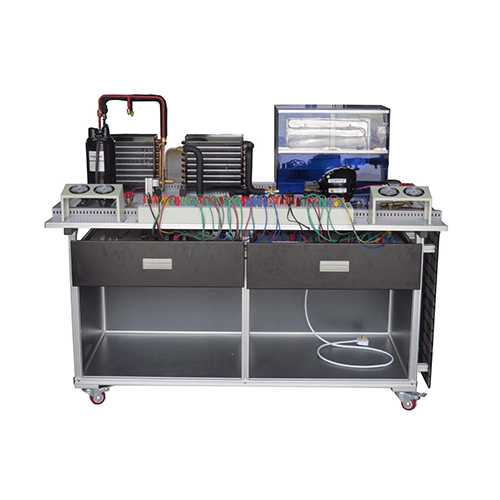

ZM3004 Szkolenia z obsługi lodówek i klimatyzatorów Szkolenia z obsługi lodówek Sprzęt dydaktyczny Sprzęt do szkolenia zawodowegoI. Przegląd produktu
To urządzenie szkoleniowe zostało opracowane specjalnie dla studentów kierunków związanych z chłodnictwem w szkołach zawodowych. Zgodnie z charakterystyką technologii klimatyzacji i konserwacji urządzeń chłodniczych w branży chłodniczej, jest ono przeznaczone do sterowania elektrycznego klimatyzatorami i urządzeniami chłodniczymi oraz do instalacji i konserwacji systemów chłodniczych. Studenci posiadają wszechstronne umiejętności zawodowe w zakresie instalacji rurociągów systemów klimatyzacji i chłodzenia, okablowania elektrycznego, debugowania stanu pracy, diagnostyki usterek i konserwacji. Urządzenie integruje technologie takie jak mechanika płynów, termodynamika, wymiana ciepła i sterowanie elektryczne i nadaje się do nauczania i szkolenia w zakresie chłodnictwa.
System składa się z dwóch części: klimatyzatorów typu split z pompą ciepła i lodówek z chłodzeniem bezpośrednim. Klimatyzatory typu split pełnią funkcję chłodzenia latem i ogrzewania zimą, a lodówki z chłodzeniem bezpośrednim pełnią funkcję chłodzenia i zamrażania. Obejmuje on instalację, okablowanie, utrzymywanie ciśnienia, odkurzanie, napełnianie czynnikiem chłodniczym i debugowanie operacji związane z zawodem chłodniczym. Dzięki użytkowaniu, szkoleniu i instruktażowi obsługi urządzenia, operator może w pełni rozwinąć praktyczne umiejętności obsługi, a także zdolność do analizowania i rozwiązywania problemów podczas bieżącej konserwacji.
II. Cechy produktu
1. Urządzenie opiera się na integracji instalacji systemu chłodzenia i klimatyzacji, instalacji systemu chłodniczego, okablowania elektrycznego systemu chłodzenia, wykrywania nieszczelności, odkurzania, napełniania czynnikiem chłodniczym i debugowania. Obejmuje wszystkie etapy konserwacji systemu chłodzenia i może sprostać potrzebom praktycznego szkolenia i nauczania. , , potrzebom rzeczywistego szkolenia inżynierskiego i zawodów zawodowych.
2. Urządzenie ma konstrukcję modułową, sterowanie elektryczne i system chłodzenia są oddzielone niezależnie, a część elektryczna jest wyposażona w zaciski testowe i różne zaciski wyjściowe, które mogą być używane do niezależnego okablowania, testowania, obsługi i innych czynności.
3. Platforma szkoleniowa wizualnie demonstruje strukturę systemu i zasadę działania klimatyzatorów i lodówek. Struktura i główne elementy systemu chłodzenia są wyraźnie widoczne. System jest również wyposażony w cyfrowy woltomierz prądu przemiennego, cyfrowy amperomierz prądu przemiennego, odporny na wstrząsy manometr, wskaźnik sygnału itp., dzięki czemu można na pierwszy rzut oka sprawdzić stan pracy całego systemu klimatyzacji i chłodzenia w czasie rzeczywistym.
4. Instalacja traktuje nauczanie projektowe i kierowanie zadaniami jako praktyczne szkolenie i jest ukierunkowana na proces pracy, aby zwiększyć zainteresowanie studentów praktycznymi kursami szkoleniowymi.
III. Parametry techniczne
1. Zasilanie: jednofazowe AC220 V ±10% 50 Hz
2. Środowisko pracy: temperatura -10°C ～ 40°C, wilgotność względna ≤ 85% (25°C), wysokość < 4000 m
3. Moc urządzenia: ≤ 1,5 kVA
4. Sprężarka układu klimatyzacji: moc wejściowa 585 W
5. Sprężarka układu chłodzenia: moc wejściowa 65 W
6. Rodzaj czynnika chłodniczego: układ klimatyzacji R22, układ chłodzenia R600a
7. Wymiary: 1500 × 800 × 1250 mm
8. Zabezpieczenie: z zabezpieczeniem przed przepięciami i prądami upływowymi, zgodnie z krajowymi normami bezpieczeństwa
IV. Skład urządzenia
Konstrukcję można podzielić na trzy części: platformę szkoleniową, część układu chłodzenia i część sterowania elektrycznego. 1. Platforma szkoleniowa
Przyjmij profil jako ramę główną, a blachę jako materiał pomocniczy. Zbuduj platformę o wymiarach 150 cm x 80 cm, złożoną z 10 profili o wymiarach 20 mm x 80 mm. Pod spodem znajdują się dwie szuflady, które służą do umieszczania modułów szkoleniowych. Pod szufladą znajduje się szafka, w której można przechowywać specjalistyczne narzędzia i butle z czynnikiem chłodniczym. Podstawa wyposażona jest w 4 małe, uniwersalne kółka z hamulcami, ułatwiające przemieszczanie sprzętu.
2. Część układu chłodniczego
System dzieli się na dwa główne podsystemy: system klimatyzacji z pompą ciepła i system chłodzenia z chłodzeniem bezpośrednim; oba składają się ze sprężarki, parownika, skraplacza, przepustnicy i urządzeń pomocniczych; zastosowano rozłączalną (zmontowaną) konstrukcję. Metoda połączenia gwintowanego rur łączy komponenty w pętlę, tworząc kompletny system chłodniczy.
3. Część sterująca
Ma ona modułową konstrukcję i jest podzielona na: zasilacz i wiszącą skrzynkę modułu instrumentów, wiszącą skrzynkę elektrycznego modułu sterowania klimatyzacją, wiszącą skrzynkę elektrycznego modułu sterowania temperaturą lodówki oraz wiszącą skrzynkę elektrycznego modułu sterowania temperaturą lodówki, w zależności od funkcji. Jednocześnie na platformie szkoleniowej znajduje się obszar okablowania, który służy jako obszar przejściowy między skrzynką elektrycznego modułu szkoleniowego a sterowanym elementem. W obszarze okablowania zastosowano zakryty blok zacisków, aby zwiększyć bezpieczeństwo pracy.
