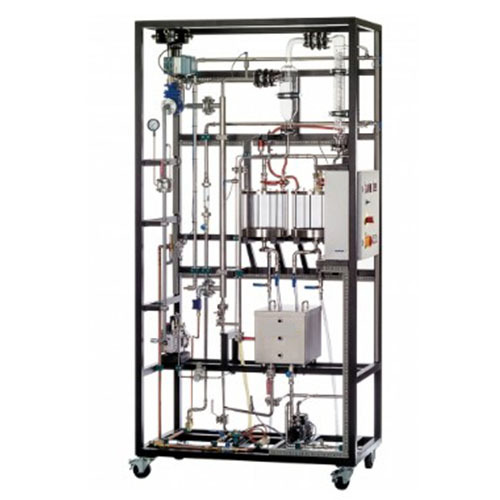

CE 715 Sprzęt laboratoryjny do odparowania termicznego filmu wznoszącego Sprzęt dydaktyczny Sprzęt dydaktyczny
Wyparki są stosowane w inżynierii procesowej i technologii żywności do zwiększania stężenia roztworów. Część rozpuszczalnika jest usuwana przez odparowanie, co oznacza, że ​​roztwór zachowuje wyższe stężenie rozpuszczonych substancji stałych. Wyparki warstwowe są stosowane w szczególności do roztworów wrażliwych na temperaturę, takich jak mleko.
CE 715 umożliwia badanie zachowania się wyparki ze wznoszącą się warstwą cieczy. Nieoczyszczony roztwór jest doprowadzany ze zbiornika zasilającego poniżej do parownika. Parownik to dwururowy wymiennik ciepła, ogrzewany parą. Ciśnienie pary po stronie obudowy jest regulowane za pomocą regulatora PID. Za parownikiem zainstalowany jest cyklon w celu oddzielenia odparowanego rozpuszczalnika od stężonego roztworu. Usunięte opary rozpuszczalnika są skraplane w skraplaczu chłodzonym wodą i gromadzone w zbiorniku. Stężony roztwór można również zebrać w zbiorniku lub zawrócić do parownika w celu dalszego zwiększenia stężenia.
Dwa zbiorniki, cyklon i skraplacz, są wykonane ze szkła dla lepszej obserwacji. System może również pracować w warunkach próżni, aby obniżyć temperaturę wrzenia rozpuszczalnika. Wszystkie istotne ciśnienia, temperatury i natężenia przepływu są mierzone, aby umożliwić ocenę i monitorowanie procesu.
Aby oczyścić system po zainstalowaniu, w zbiornikach kondensatu i koncentratu zamontowano pompę i dysze czyszczące.
Do eksperymentów zaleca się stosowanie soli kuchennej i wody.
Specyfikacja
Wyparka z wznoszącą się warstwą cieczy do zwiększania stężenia roztworów wrażliwych na temperaturę
Stalowa parownica parowa z pojedynczą rurą, ogrzewana parą
Zawór sterujący do regulacji ciśnienia pary za pomocą regulatora PID
Pompa strumieniowa wodna i regulator próżni do obniżania temperatury parowania
Rozdzielenie roztworu stężonego i odparowanego rozpuszczalnika za pomocą szklanego cyklonu
Szklany skraplacz do skraplania usuniętych par rozpuszczalnika
Zbiornik zasilający ze stali nierdzewnej
Szklane zbiorniki na koncentrat i kondensat
Pomiar natężenia przepływu, ciśnienia i temperatury
Doprowadzenie pary z sieci laboratoryjnej lub CE 715.01

Dane techniczne
Parownik z wznoszącą się warstwą cieczy
powierzchnia wymiany ciepła: ok. 0,08 m²
długość: ok. 1,2 m
zawór sterujący: współczynnik Kvs: 0,4 m³/h
pompa strumieniowa wodna
próżnia końcowa: ok. 100 mbar
przepływ: ok. 90 l/min
regulator próżni: -100…0 kPa
skraplacz par rozpuszczalnika
powierzchnia wymiany ciepła: ok. 0,2 m²
zbiorniki
pojemność zasilania: ok. 30 l
koncentrat, kondensat: ok. 10 l każdy
zakresy pomiarowe
temperatura: 7x 0…170°C
ciśnienie: -1…1 bar; 0…6 bar (abs); 0…10 bar
przepływ: 2…36 l/h; 0…1000 l/h
230 V, 50 Hz, 1 faza
230 V, 60 Hz, 1 faza
120 V, 60 Hz, 1 faza
UL/CSA opcjonalnie
Wymiary i waga
Dł. x Szer. x Wys.: 1420 x 750 x 2640 mm
Waga: ok. 300 kg
Wymagane do pracy
woda chłodząca/ścieki: min. 500 l/h
sprężone powietrze (zawór sterujący): 3…4 bary, maks. 300 l/h
para: min. 3 bary, min. 5 kg/h lub CE 715.01
