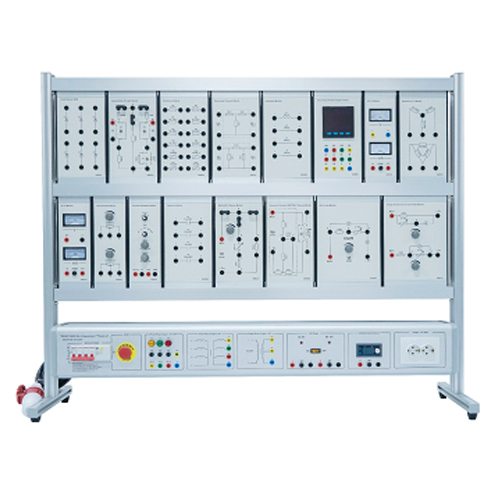

TB230714S09 Zestaw sprzętu „Teoria obwodów elektrycznych” Szkolny stół laboratoryjny Edukacyjny stół laboratoryjny Sprzęt do szkolenia elektrycznegoI. Opis produktu
1.1 Opis
Zestaw TB230714S09 „Teoria obwodów elektrycznych” to zestaw urządzeń eksperymentalnych, specjalnie wykorzystywany do nauczania przedmiotów takich jak „Podstawy teorii elektrotechniki” i „Elektrotechnika”. Wykorzystuje on zaawansowaną koncepcję projektową, a panele eksperymentalne można swobodnie wymieniać, dostosowując je do różnych wymagań szkoleniowych. Przyrządy eksperymentalne charakteryzują się wysoką precyzją, a wszystkie urządzenia pomiarowe i pomiarowe są wyposażone w niezawodne systemy ochrony osobistej, zapewniające bezpieczeństwo użytkowania.
To praktyczne urządzenie szkoleniowe nadaje się do prowadzenia wielu kursów, charakteryzuje się dużą elastycznością i może być rozszerzone o inne treści szkoleniowe. Przód pudełka z zawieszkami do eksperymentów jest wyposażony w schematy i symbole, które pomagają studentom lepiej zrozumieć projektowanie obwodów. Układ eksperymentalny został zaprojektowany w trybie obwodu jednostkowego, a każdy obwód jednostkowy został skonstruowany w oparciu o podstawowe zasady obwodów, aby ułatwić studentom opanowanie różnych treści szkoleniowych z zakresu elektryki. Krótko mówiąc, zestaw TB230714S09 „Teoria obwodów elektrycznych” to kompleksowy, bezpieczny, niezawodny i łatwy w użyciu sprzęt do nauczania eksperymentów elektrycznych, który może sprostać potrzebom dydaktycznym wielu kursów, pomóc studentom w dogłębnym zrozumieniu zasad działania obwodów i poprawić umiejętności operacyjne.
1.2 Funkcje
Zaawansowana konstrukcja: Stół doświadczalny wykorzystuje zaawansowane koncepcje projektowe, a panele doświadczalne można swobodnie wymieniać, aby dostosować je do różnych wymagań szkoleniowych.
Wysoce precyzyjne przyrządy: Przyrządy doświadczalne charakteryzują się wysoką precyzją, a wszystkie urządzenia i urządzenia posiadają niezawodne systemy ochrony osobistej.
Szerokie zastosowanie: Nadaje się do nauczania kursów takich jak „Podstawy teorii elektrotechniki” i „Elektrotechnika”. Dzięki możliwości łatwej rozbudowy można go również wykorzystać do innych materiałów szkoleniowych.
Przejrzyste schematy i symbole: Przód pojemnika doświadczalnego jest wyposażony w schematy i symbole, aby pomóc studentom lepiej zrozumieć projektowanie obwodów.
Tryb obwodu jednostkowego: Obwód doświadczalny został zaprojektowany w trybie obwodu jednostkowego. Każdy obwód jednostki został skonstruowany w oparciu o podstawowe zasady obwodów elektrycznych, co ułatwia uczniom przyswojenie różnych treści z zakresu elektryki. II. Parametry wydajności
Moc wejściowa: trójfazowe, trójprzewodowe 220 V ± 10%, 50 Hz
Masa: 86 kg
Całkowita moc maszyny: < 2,0 kVA
Warunki pracy: Temperatura otoczenia: -10°C ～ +40°C Wilgotność względna: <85% (25°C)
Wymiary: 1400 mm * 520 mm * 1280 mm
III. Lista komponentów i szczegółowe wprowadzenie
3.1 Część główna
Nazwa numeru
1 Obudowa do zawieszania panelu
2 Skrzynka zasilająca
3.2 Część skrzynki zasilającej
Nazwa numeru
1 Wyłącznik
2 Przycisk awaryjny
3 Moduł wyjściowy prądu przemiennego 380 V
4 Moduł wyjściowy prądu przemiennego 12 V
5 Moduł wyjściowy prądu przemiennego 5/12 V jednofazowego
6 Moduł wyjściowy prądu stałego 5/12 V
7 Moduł źródła napięcia stałego DC 0–36 V z regulacją
8 Gniazdo europejskie z sześcioma otworami Moduł
3.3 Lista konfiguracji sprzętu
Numer Nazwa Ilość
Komponent 1 Moduł diody 500 W 1
Komponent 2 Moduł prawa superpozycji 1
Komponent 3 Moduł rezystora 1
Komponent 4 Moduł prawa wzajemności 1
Komponent 5 Moduł cewki 1
Komponent 6 Moduł analizatora mocy trójfazowej 1
Komponent 7 Moduł testu prądu i napięcia przemiennego 1
Komponent 8 Moduł zamiennika rezystora gwiazda-trójkąt 1
Komponent 9 Moduł testu prądu i napięcia stałego 1
Komponent 10 Moduł potencjometru 1
Komponent 11 Moduł generatora funkcji 1
Komponent 12 Moduł kondensatora 1
Komponent 13 Moduł Kirchhoffa 1
Komponent 14 Moduł praw Thevenina i Nortona 1
Komponent 15 Moduł prawa Ohma 1
Komponent 16 Moduł dzielnika ciśnienia i bocznika 1
3.4 Akcesoria
Numer Nazwa Ilość
1 Przewód elektryczny 4 mm, 1 metr, niebieski, z podwójną wtyczką 2
2 Przewód elektryczny 4 mm, 1 metr, zielony, z podwójną wtyczką 2
3 Przewód elektryczny 4 mm, 1 metr, czarny, z podwójną wtyczką 10
4 Przewód elektryczny 4 mm, 1 metr, czerwony, z podwójną wtyczką 10
5 Przewód elektryczny 4 mm, 1 metr, żółty, z podwójną wtyczką 10
6 Oscyloskop 1
7 Multimetr cyfrowy 1
8 Gniazdo konwersji 1
9 Trójfazowy automatyczny regulator napięcia 1
IV. Lista eksperymentów
Eksperyment 1 Weryfikacja prawa Ohma
Eksperyment 2 Charakterystyka rezystancji
Eksperyment 3 Charakterystyka pojemności
Eksperyment 4 Charakterystyka cewki
Eksperyment 5 Weryfikacja prawa Kirchhoffa
Eksperyment 6 Weryfikacja podziału napięcia rezystora i charakterystyki bocznika prądowego
Eksperyment 7 Weryfikacja konwersji rezystancji gwiazda-trójkąt
Eksperyment 8 Obliczanie mocy
Eksperyment 9 Weryfikacja superpozycji zasada
Eksperyment 10 Weryfikacja twierdzenia Thevenina i twierdzenia Nortona
Eksperyment 11 Weryfikacja twierdzenia wzajemności
Eksperyment 12 Równanie węzłowe
Eksperyment 13 Równanie pętli
