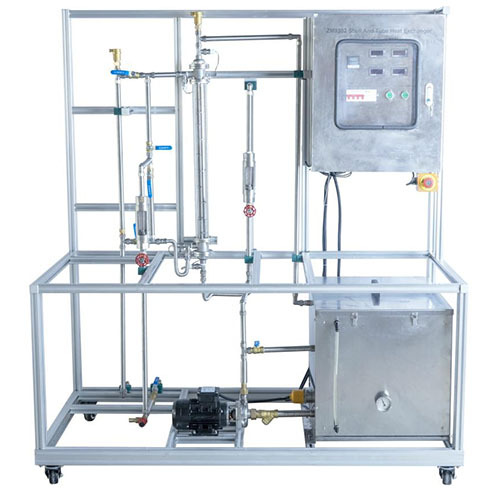

ZM9302 Wymiennik ciepła rurowo-płaszczowy, sprzęt laboratoryjny, sprzęt dydaktycznyI. Opis produktu
1.1 Opis
Wymienniki ciepła płaszczowo-rurowe są szeroko stosowane. Głównymi zaletami tej konstrukcji są duża powierzchnia wymiany ciepła i zwarta konstrukcja. Wymienniki ciepła płaszczowo-rurowe są stosowane w przemyśle chemicznym i farmaceutycznym, rafineriach oraz zakładach inżynierii procesowej.
Wymiennik ciepła płaszczowo-rurowy składa się z siedmiu rur otoczonych przezroczystą powłoką. Gorąca woda przepływa przez przestrzenie rurowe, a zimna przez przestrzenie w płaszczu. Część energii cieplnej gorącej wody jest przekazywana do wody zimnej.
1.2 Cechy
Stanowisko testowe wymiany ciepła typu rurowego to praktyczne urządzenie szkoleniowe i dydaktyczne wykorzystywane w laboratorium do badania przewodzenia ciepła między płynami w procesie przepływu w rurociągach. Rdzeniem stanowiska testowego jest obudowa, gorąca woda przepływa przez rurę wewnętrzną, a zimna przez rurę zewnętrzną. Podczas przepływu gorąca woda przekazuje część energii cieplnej do wody zimnej.
Kierunek przepływu wody można regulować, aby badać proces wymiany ciepła w różnych konfiguracjach, takich jak przepływ w przód i w tył. Czujniki temperatury umieszczone są na wlocie i wylocie, aby mierzyć temperaturę wody.
II. Parametry wydajności
Zasilanie wejściowe: AC380 V ±10% 50 Hz
Waga: 181 kg
Warunki pracy: Temperatura otoczenia -10°C ～ +40°C, Wilgotność względna <85% (25°C)
Wymiary: 1600 mm * 830 mm * 1930 mm
III. Lista komponentów i szczegółowe wprowadzenie
3.1 Część główna
Nazwa numeru
1 Rama urządzenia
2 Mosiężny zawór zasuwowy
3 Przepływomierz
4 Zawór kulowy
5 Odpowietrznik
6 Skrzynka zasilająca
7 Zbiornik na wodę
8 Grzałka
9 Pompa wodna
3.2 Część skrzynki zasilającej
Nazwa numeru
1 Wyłącznik automatyczny 4P z zabezpieczeniem upływowym
2 Przycisk przełącznika pompy wody (z lampką)
3 Przycisk przełącznika grzałki (z lampką)
4 Przycisk awaryjny
5 Obudowa skrzynki zasilającej ze stali nierdzewnej
6 Zamek drzwi
7 Wskaźnik temperatury
8 Inteligentny regulator temperatury PID
3.3 Lista konfiguracji urządzenia
Nazwa numeru Ilość
Komponent 1 Przepływomierz wody 2 szt.
Komponent 2 Miedziany zawór zasuwowy 2 szt.
Komponent 3 Grzałka 1 szt.
Komponent 4 Wskaźnik temperatury 1 szt.
Komponent 5 Płaszczowo-rurowy wymiennik ciepła 1 szt.
Komponent 6 Czujnik temperatury 4 szt.
Komponent 7 Wlot i wylot 1 szt.
Komponent 8 Pompa wodna 1 szt.
Komponent 9 Zbiornik na wodę 1 szt.
Komponent 10 Zawór kulowy 6 szt.
3.4 Akcesoria
Numer Nazwa Ilość
1 Wąż stalowy 3 m
2 Zacisk rurowy ze stali nierdzewnej 4 szt.
IV. Lista eksperymentów
Eksperyment 1 Zasada wymiany ciepła w wymienniku płaszczowo-rurowym
Eksperyment 2 Eksperyment z przepływowym wymiennikiem ciepła w wymienniku płaszczowo-rurowym
Eksperyment 3 Zastosowanie inteligentnego regulatora temperatury PID
Eksperyment 4 Wpływ natężenia przepływu na proces wymiany ciepła w rurociągu Przenoszenie ciepła w układzie downstream
Eksperyment 5 Wpływ natężenia przepływu na proces wymiany ciepła w rurociągu w układzie przeciwprądowym
