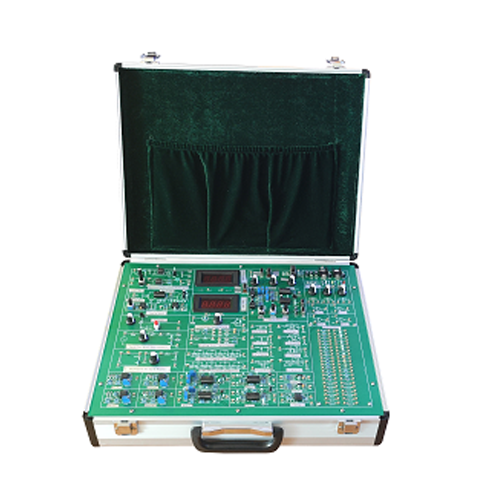

Zestaw do szkolenia w zakresie sygnalizacji i systemów TB230621S10, edukacyjny stół laboratoryjny, stół warsztatowy do szkolenia zawodowego, sprzęt do szkolenia elektrycznegoOpis produktu:
Skrzynka do trenowania sygnałów i systemów zapewnia eksperymentalne metody analizy sygnału w dziedzinie częstotliwości i czasu. Może być używana do analizy odpowiedzi skokowej i impulsowej w dziedzinie czasu; analizy i badania widma sygnału, dekompozycji i syntezy sygnału; modulacji i demodulacji AM, multipleksowania z podziałem częstotliwości FDM; analizy i badania symulacji systemów z ciągłym czasem, twierdzenia o próbkowaniu i odzyskiwania sygnału;
realizuje odpowiedź przejściową obwodów pierwszego i drugiego rzędu, wyświetlanie trajektorii stanu sieci drugiego rzędu oraz różne projekty i implementacje filtrów. Platforma ma formę modułową, podzieloną na jednostki funkcjonalne, a zasada działania układu jest jasna na pierwszy rzut oka. Cechy systemu:
1. Modułowa konstrukcja układu: Wszystkie jednostki eksperymentalne są podzielone na moduły, a nazwy eksperymentalne odpowiadają nazwom modułów. Układ wewnątrz modułu jest narysowany w odpowiednim miejscu, dzięki czemu eksperymentator może go zobaczyć na pierwszy rzut oka.
2. Kompaktowa konstrukcja, stabilna i niezawodna wydajność; duża rozszerzalność, możliwość zaprojektowania własnego układu eksperymentalnego.
3. Opcjonalne oprogramowanie symulacyjne Proteus umożliwia symulację różnych obwodów funkcjonalnych w symulowanym systemie sygnałowym; jednocześnie dostosowuje się do instrumentów wirtualnych, takich jak oscyloskop, analizator logiczny i generator sygnału, ułatwiając analizę i badanie obwodów, a tym samym zwiększając wszechstronność studentów.
Skład systemu:
1. Moduł wejściowy zasilania:
Zapewnia moc wyjściową +5 V/1,0 A, -5 V/0,5 A, +12 V/0,5 A, -12 V/0,5 A. Po wyposażeniu w płytkę zabezpieczającą zasilanie LH-DB dostępne są funkcje alarmu podnapięciowego, przepięciowego, nadprądowego i zwarciowego. W przypadku wystąpienia awarii zasilanie systemu jest automatycznie odcinane; po usunięciu awarii jest ono automatycznie przywracane.
2. Moduł źródła sygnału:
Zapewnia pięć rodzajów sygnałów: sinusoidalny, trójkątny, prostokątny, prostokątny i sygnał przemiatania. Zakres częstotliwości sygnału: 9 Hz–100 kHz, podzielony na cztery pasma częstotliwości. Częstotliwość, amplituda, współczynnik wypełnienia i prędkość przemiatania sygnału są regulowane.
3. Miernik częstotliwości: czterocyfrowy wyświetlacz, zakres pomiarowy 1 Hz–300 kHz, automatyczne przełączanie zakresu.
4. Miliwoltomierz: trzyipółcyfrowy wyświetlacz, zakres pomiarowy 0–10 V, zakres częstotliwości 0–100 kHz.
5. Moduł filtra analogowego
6. System transmisji bez zniekształceń
7. Moduł odpowiedzi przejściowej obwodu pierwszego rzędu
8. Moduł charakterystyki transmisji obwodu drugiego rzędu
9. Moduł śledzenia stanu sieci drugiego rzędu
10. Moduł odpowiedzi przejściowej obwodu drugiego rzędu
11. Moduł odpowiedzi skokowej i impulsowej
12. Moduł twierdzenia o próbkowaniu
13. Moduł modemu AM
14. Moduł multipleksowania z podziałem częstotliwości FDM
15. Moduł dekompozycji i syntezy sygnału
16. Strefa rozbudowy elementów obwodu
17. Skrzynka eksperymentalna: stop aluminium, ekologiczny i przyjazny dla środowiska, o atrakcyjnym wyglądzie. Wymiary referencyjne: 440 × 340 × 100 mm.
Podstawowe eksperymenty:
1. Podstawowe eksperymenty z jednostkami arytmetycznymi
2. Eksperyment z odpowiedzią skokową i impulsową
3. Eksperyment symulacyjny układu ciągłego
4. Eksperyment z filtrem aktywnym i pasywnym
5. Twierdzenie o próbkowaniu i eksperyment z odzyskiwaniem sygnału
6. Eksperyment z odpowiedzią przejściową obwodu pierwszego rzędu
7. Eksperyment z charakterystyką transmisyjną obwodu drugiego rzędu, eksperyment z wyświetlaniem trajektorii stanu sieci drugiego rzędu, eksperyment z odpowiedzią przejściową obwodu drugiego rzędu
8. Eksperyment symulacyjny funkcji sieci drugiego rzędu
9. Eksperyment z dekompozycją prostokątnego sygnału impulsowego i eksperyment z syntezą prostokątnego sygnału impulsowego
10. Wpływ amplitudy harmonicznej na syntezę przebiegu
11. Modulacja i demodulacja AM
12. Eksperyment z multipleksowaniem z podziałem częstotliwości FDM
13. Transmisja sygnału bez zniekształceń
Konfiguracja produktu:
Lp. Nazwa produktu ILOŚĆ
1 Instrukcja eksperymentalna 1 szt.
2 Przewód zasilający, długość 1,5 m 1 szt.
3 Przewód eksperymentalny 2 szt. 10 szt.
Uwaga: Podczas korzystania z tego pudełka eksperymentalnego do eksperymentu należy użyć multimetr i oscyloskop (typowy dwukanałowy oscyloskop cyfrowy) razem
