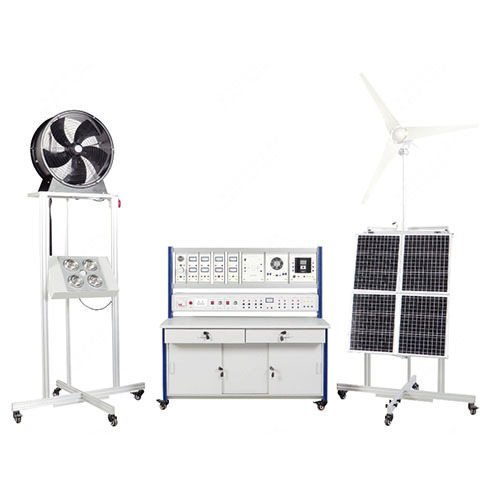

ZM2119 Sprzęt dydaktyczny do treningu energii słonecznej i wiatrowej Sprzęt do kształcenia zawodowego Sprzęt do szkoleń z zakresu energii odnawialnej

1. Wprowadzenie do produktu
1.1 Opis produktu
Urządzenie treningowe hybrydowe wiatrowo-słoneczne ZM2119 to zaawansowane narzędzie dydaktyczne przeznaczone do celów edukacyjnych i szkoleniowych. Jego celem jest pomoc uczniom w dogłębnym zrozumieniu zasad i procesów wytwarzania energii wiatrowej i słonecznej poprzez intuicyjne demonstracje symulacyjne. Urządzenie umożliwia dokładną symulację działania systemu wytwarzania energii wiatrowej i słonecznej w warunkach rzeczywistych, umożliwiając uczniom naukę i przeprowadzanie eksperymentów w bezpiecznym i kontrolowanym środowisku.
W urządzeniu treningowym hybrydowym wiatrowo-słonecznym ZM2119 turbina wiatrowa jest napędzana przez dmuchawę, co symuluje rzeczywisty proces wytwarzania energii wiatrowej. Uczniowie mogą obserwować wpływ różnych prędkości wiatru na wydajność wytwarzania energii, regulując prędkość dmuchawy. Panel słoneczny jest oświetlany lampą halogenową, co symuluje wpływ światła słonecznego na panel fotowoltaiczny. Regulując natężenie i kąt padania światła, uczniowie mogą badać charakterystyki wyjściowe paneli fotowoltaicznych w różnych warunkach oświetleniowych, poznając w ten sposób zasadę działania ogniw słonecznych i ich wydajność w różnych warunkach.
1.2 Cechy produktu
(1) Konstrukcja: Stół treningowy wykorzystuje aluminiową ramę słupową, zapewniającą stabilność i trwałość. Przyrządy pomiarowe i zasilacz treningowy są wbudowane i zintegrowane, co nie tylko oszczędza miejsce, ale także poprawia wygodę użytkowania. Spód stołu wyposażony jest w uniwersalne kółka, co zapewnia większą elastyczność, wygodę użytkowania i odporność na uszkodzenia.
(2) Pełna konfiguracja: Układy i urządzenia eksperymentalne są w pełni skonfigurowane i mogą być używane w połączeniu, aby uzupełnić treści szkoleniowe z różnych przedmiotów. Niezależnie od tego, czy chodzi o eksperymenty z energią wiatrową, czy słoneczną, są one łatwe w obsłudze. Ta elastyczność pozwala nauczycielom wybierać różne projekty eksperymentalne w zależności od potrzeb dydaktycznych i wzbogacać treści dydaktyczne.
(3) System bezpieczeństwa: Hybrydowe urządzenie treningowe wiatrowo-słoneczne ZM2119 posiada solidny system bezpieczeństwa. Wszystkie obwody i urządzenia zostały starannie zaprojektowane i przetestowane, aby zapewnić brak zagrożeń bezpieczeństwa podczas użytkowania. Ponadto urządzenie jest wyposażone w kompletne zabezpieczenia, które automatycznie wyłączają zasilanie w sytuacjach awaryjnych, chroniąc bezpieczeństwo uczniów.
2. Specyfikacja techniczna
2.1 Parametry techniczne
1. Zasilanie: prąd zmienny jednofazowy 220 V ± 5%
2. Warunki pracy: temperatura -10 ～ +40 ℃ ± 5%, temperatura ≤ 80 ℃
3. Powietrze otoczenia: brak gazów żrących i łatwopalnych, brak dużej ilości pyłu przewodzącego prąd
2.2 Wymiary i waga
Wymiary 1: Wymiary urządzenia do generowania energii wiatrowej: 10 x 1210 x 2600 mm.
Waga 1: około 50 kg
Wymiar 2: Wymiary urządzenia do generowania energii słonecznej: 1210 x 1210 x 2750 mm
Waga 2: około 50 kg
Wymiar 3: Wymiary stołu treningowego: 1400 x 700 x 1500 mm
Waga 3: około 150 kg

3. Komponent produktu
3.1 Główna część produktu
Nr Nazwa
1 Hybrydowa turbina wiatrowo-słoneczna i część symulowanego źródła światła
2 Część platformy treningowej
3 Maszyna do treningu energii wiatrowej i słonecznej
3.2 Część skrzynki montażowej produktu
Nr Nazwa
1 Skrzynka montażowa obciążenia żarówki
2-3 Skrzynka montażowa miernika prądu i napięcia DC (50 V 10 A)
4 Skrzynka montażowa miernika prądu i napięcia DC (50 V 30 A)
5 Skrzynka montażowa miernika prądu i napięcia AC (250 V 5 A)
6 Skrzynka falownika
7 Skrzynka wentylatora osiowego
8 Skrzynka sterownika hybrydy wiatrowo-słonecznej
3.3 Skrzynka zasilająca produktu
Nr Nazwa
1 Wyłącznik obwodu zasilania
2 Kontrolka zasilania i przewód uziemiający
3 Gniazdo sześciootworowe AC 220 V
4 Wyłącznik zasilania wentylatora i regulator prędkości
5 Wyłącznik i regulator zasilania symulowanego źródła światła
6 Moduł akumulatora
7 Woltomierz DC 30 V
8 Moduł wyjściowy i pomiarowy panelu fotowoltaicznego
9 Zaciski wyjściowe i pomiarowe turbiny wiatrowej
3.4 Tył skrzynki wiszącej
Nr Nazwa
1 Symulowane źródło wiatru, interfejs zasilania symulowanego źródła światła
2 Interfejs wejściowy panelu fotowoltaicznego 1-4
3 Interfejs wejściowy generatora energii wiatrowej
4. Lista konfiguracji produktu
Nr Nazwa Ilość
1 Hybrydowa turbina wiatrowa wiatrowo-słoneczna i symulowane źródło światła część 1
2 Hybrydowy panel słoneczny wiatrowo-słoneczny i generator część 1
3 Maszyna do treningu wiatru i słońca 1
4 Skrzynka wisząca obciążenia żarówki 1
5 Skrzynka wisząca miernika prądu i napięcia prądu stałego (50 V 10 A) 2
6 Skrzynka wisząca miernika prądu i napięcia prądu stałego (50 V 30 A) 1
7 Skrzynka wisząca miernika prądu i napięcia prądu przemiennego (250 V 5 A) 1
8 Skrzynka wisząca falownika 1
9 Skrzynka wisząca wentylatora osiowego 1
10 Skrzynka wisząca sterownika hybrydowego wiatrowo-słonecznego 1
11 4 mm kabel połączeniowy bezpieczeństwa 1 m, dwustronny, czarny 10
12 4 mm kabel połączeniowy bezpieczeństwa 1 m, dwustronny, czerwony 10
13 4 mm kabel połączeniowy bezpieczeństwa 1 m niebieski dwustronny 5
14 4 mm przewód połączeniowy bezpieczeństwa 1 m dwustronny dwukolorowy 5
15 4 mm przewód połączeniowy bezpieczeństwa 1 m żółty dwustronny 5
16 Linia komunikacyjna 1
17 Bezpiecznik 5*20 5A 4
18 Bezpiecznik 5*20 10A 4
19 Bezpiecznik 6*30 30A 4
20 Pamięć USB 1
21 Zestaw narzędzi dla elektryków zawierający 17 narzędzi 1
22 Ładowarka 1
23 Multimetr cyfrowy UA9205 1
5. Lista eksperymentów edukacyjnych dotyczących produktu
(1) Eksperyment z funkcją ochrony akumulatora ładującego energię słoneczną
(2) Eksperyment z ładowarką ładującą akumulator
(3) Eksperyment z wentylatorem osiowym
(4) Eksperyment z zasadą działania falownika
(5) Eksperyment z testem napięcia w obwodzie otwartym akumulatora panelu fotowoltaicznego
(6) Eksperyment z symulowanym systemem generacji energii wiatrowej
(7) Eksperyment z szeregowym połączeniem akumulatora panelu fotowoltaicznego
(8) Eksperyment z równoległym połączeniem akumulatora fotowoltaicznego
(9) Zmiana Eksperyment dotyczący natężenia światła w zależności od napięcia i prądu wyjściowego
(10) Eksperyment dotyczący zmiany kąta padania światła w zależności od napięcia i prądu wyjściowego
