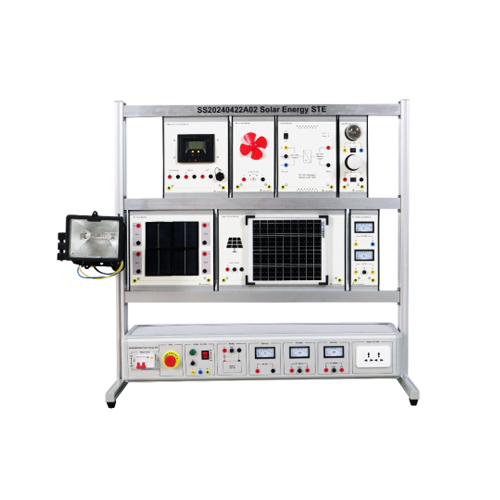

SS20240422A02 Energia słoneczna STE Sprzęt dydaktyczny Sprzęt do szkolenia zawodowego Sprzęt do szkolenia w zakresie odnawialnych źródeł energii

1. Wprowadzenie do produktu
1.1 Opis produktu
Energia elektryczna generowana poprzez symulację promieniowania świetlnego na panelu fotowoltaicznym jest wykorzystywana do ładowania akumulatora za pomocą regulatora słonecznego. W razie potrzeby regulator słoneczny generuje prąd stały za pośrednictwem akumulatora. Falownik może przekształcać prąd stały na prąd przemienny.
Zestaw doświadczalny zawiera moduł sterowania energią słoneczną, moduł falownika, moduł obciążenia AC/DC, moduł pomiarowy modułu panelu fotowoltaicznego, skrzynkę zasilającą i inne elementy, które mogą obejmować wszystkie istotne treści edukacyjne w ramach danego eksperymentu.
1.2 Cechy produktu
1. Zintegrowana konstrukcja: Eksperymentalny sprzęt dydaktyczny do wytwarzania energii fotowoltaicznej integruje kluczowe komponenty, takie jak moduły fotowoltaiczne, falowniki, urządzenia do magazynowania energii i inteligentne systemy sterowania. Ta zintegrowana konstrukcja umożliwia symulację rzeczywistego środowiska wytwarzania energii fotowoltaicznej i wspiera eksperymenty, od podstawowej analizy charakterystyk ogniw fotowoltaicznych po złożone eksperymenty z systemami wytwarzania energii podłączonymi do sieci. 2. Struktura modułowa: Urządzenie eksperymentalne zazwyczaj ma konstrukcję modułową, a punkty pomiarowe są podłączone do przewodów eksperymentalnych za pomocą bezpiecznych gniazd eksperymentalnych, co jest wygodne w nauczaniu i obsłudze eksperymentalnej.
3. Wszechstronność: Urządzenie nie tylko posiada precyzyjne funkcje pomiarowe, ale także umożliwia monitorowanie systemu fotowoltaicznego w czasie rzeczywistym, w tym efektywne monitorowanie parametrów, takich jak napięcie, prąd i moc.
4. Kompleksowe funkcje zabezpieczające: Urządzenie posiada szereg funkcji zabezpieczających, które zapewniają bezpieczeństwo procesu eksperymentalnego.
5. Jednostka obciążenia: Urządzenie zawiera obciążenie prądu stałego i przemiennego, które można wykorzystać do eksperymentów z obciążeniem elektrycznym systemu fotowoltaicznego.
6. Wysoka adaptowalność środowiskowa: Urządzenie jest zazwyczaj zaprojektowane z myślą o szerokim zakresie temperatur pracy i wilgotności, aby dostosować się do różnych warunków eksperymentalnych.
7. Połączenie nauczania i praktyki: Sprzęt do nauczania eksperymentów z zakresu wytwarzania energii fotowoltaicznej ma na celu pogłębienie wiedzy studentów na temat technologii wytwarzania energii fotowoltaicznej oraz zwiększenie umiejętności zawodowych i praktycznych poprzez praktyczną obsługę i zarządzanie systemem. 2. Dane techniczne
2.1 Parametry techniczne
Akumulator: DC 12 V; 8 Ah
Lampa halogenowa: 120 V; 500 W
Kontroler solarny: PWM; 10 A; uniwersalny 12/24 V
Żarówka tradycyjna: AC 110 V/40 W
Żarówka LED: 12 V/5 W
Inwerter: Wejście: DC 12 V; Wyjście: AC 110 V, 60 Hz; Moc: 1000 W
2.2 Wymiary i waga
Wymiary: 1100 mm × 450 mm × 1150 mm
Waga: <56 kg

3. Nazwy komponentów produktu i opis funkcji
3.1 Część modułu produktu
Nr Nazwa
1 Moduł sterownika słonecznego
2 Moduł wentylatora
3 Moduł falownika
4 Moduł obciążenia
5 Cztery moduły paneli fotowoltaicznych
6 Moduł panelu fotowoltaicznego
7 Moduł pomiarowy
8 Symulowane źródło światła
3.2 Skrzynka zasilająca produktu
Nr Nazwa
1 Wyłącznik automatyczny
2 Wyłącznik awaryjny
3 Jednostka wyjściowa AC
4 Jednostka akumulatorowa
5 Jednostka pomiaru napięcia DC (50 V)
6 Jednostka pomiaru prądu DC (100 mA)
7 Jednostka pomiaru prądu DC (500 mA)
8 Gniazdo
3.3 Akcesoria produktu
Nr Nazwa
1 Multimetr cyfrowy
2 Kabel USB
3 4 mm przewód elektryczny bezpieczeństwa (żółty)
4 4 mm przewód elektryczny bezpieczeństwa (niebieski)
5 4 mm przewód elektryczny bezpieczeństwa (podwójny)
6 Przewód elektryczny bezpieczeństwa 4 mm (czerwony)
7 Przewód elektryczny bezpieczeństwa 4 mm (czarny)
8 Bezpiecznik (20 A)
9 Bezpiecznik (5 A)
10 Bezpiecznik (1 A)
4. Lista konfiguracji produktu
Lp. Nazwa Ilość
1 Moduł sterownika słonecznego 1
2 Moduł wentylatora 1
3 Moduł falownika 1
4 Moduł obciążenia 1
5 Moduł panelu fotowoltaicznego 1
6 Cztery moduły panelu fotowoltaicznego 1
7 Moduł pomiarowy 1
8 Wyłącznik automatyczny 1
9 Wyłącznik awaryjny 1
10 Jednostka wyjściowa AC 1
11 Jednostka akumulatorowa 1
12 Jednostka pomiaru napięcia DC (50 V) 1
13 Jednostka pomiaru prądu DC 2
14 Gniazdo
15 Multimetr cyfrowy 1
16 Kabel USB 1
17 Przewód elektryczny bezpieczeństwa 4 mm (żółty) 1
18 Przewód elektryczny bezpieczeństwa 4 mm (niebieski) 5
19 Przewód elektryczny bezpieczeństwa 4 mm (podwójny) 5
20 Przewód elektryczny bezpieczeństwa 4 mm Kabel (czerwony) 5
21 4 mm kabel elektryczny bezpieczeństwa (czarny) 5
22 Bezpiecznik (20 A) 5
23 Bezpiecznik (5 A) 2
24 Bezpiecznik (1 A) 5
5. Lista eksperymentów dydaktycznych dotyczących produktu
(1) Panel fotowoltaiczny szeregowo i równolegle
(2) Eksperyment z inwersją akumulatora
(3) Eksperyment z ładowaniem akumulatora
(4) Eksperyment z rozładowywaniem akumulatora
(5) Eksperyment z wytwarzaniem energii fotowoltaicznej
(6) Eksperyment z wykorzystaniem oprogramowania
