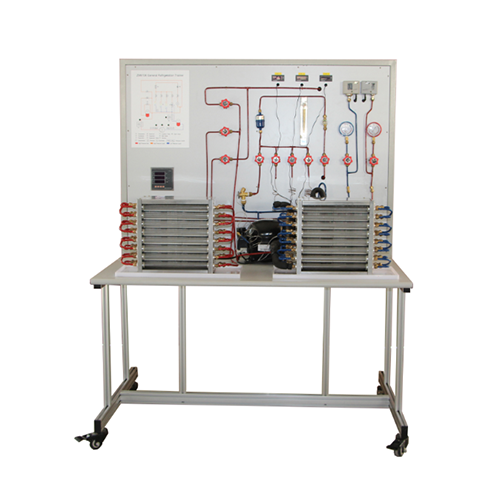

ZM6160 Jednostka klimatyzacyjna/chłodzenie/ogrzewanie Split Jednostka szkoleniowa/symulacja Sprzęt dydaktyczny Trener klimatyzatorów Sprzęt dydaktyczny
I Wstęp
Niniejszy zestaw szkoleniowy został zaprojektowany do dogłębnej nauki cyklu sprężania pary. Umożliwia on zmianę warunków obciążenia skraplacza i parownika, zastosowanie alternatywnych urządzeń do rozprężania gazu oraz skuteczne radzenie sobie z nieoczekiwanymi sytuacjami roboczymi, takimi jak zablokowanie przepływu czynnika chłodniczego lub nieprawidłowa ilość gazu w obwodzie. Studenci mogą zapoznać się z wykresem ciśnienie-entalpia czynnika chłodniczego i ocenić bilanse cieplne odpowiadające różnym elementom cyklu, korzystając z zestawu przyrządów przemysłowych.
Czynnik chłodniczy R407a, wydajność chłodnicza 12000 BTH/h
Jednofazowe 220 V do 240 V, 50 Hz
1 skraplacz i 1 parownik ścienny
Klimatyzator zamontowany na płycie
Skraplacz zamontowany na podłodze lub na ramie
Urządzenie jest dostarczane ze wszystkimi materiałami potrzebnymi do montażu
Rama wyposażona jest w wytrzymałe kółka jezdne z hamulcem
Filtr przeciwpyłowy, 2 zawory zwrotne zamontowane za filtrami osuszacza
Dostarczamy wszystkie niezbędne części zamienne i narzędzia montażowe
Taca podłogowa

Symulacja 10 usterek elektrycznych i 10 punktów testowych obejmuje:
Sprężarkę, skraplacz parownika, termostat, wentylator parownika, wentylator skraplacza, ciśnienie H&L, czujnik itp.
Aluminiowe (lepsze niż stal), odporne na korozję stanowisko odlewnicze
II Program szkoleniowy
Sprawdzanie rozruchu instalacji i interwencji urządzeń bezpieczeństwa
Badanie działania termostatycznego zaworu rozprężnego
Analiza zachowania systemu w zależności od zmian:
- Zawór rozprężny
- Przegrzanie (w przypadku zastosowania termostatycznego zaworu rozprężnego)
- Natężenie przepływu powietrza w skraplaczu i/lub parowniku
- Ilość czynnika chłodniczego w układzie
Wykres cyklu na wykresie ciśnienie-entalpia czynnika chłodniczego
Zbieranie danych i obliczanie:
- Przegrzanie zaworu termostatycznego
- Bilans cieplny odpowiadający parownikowi, skraplaczowi, sprężarce
- Masowe natężenie przepływu czynnika chłodniczego
- Sprawność idealna i rzeczywista
- Sprawność sprężania objętościowego
Dostarczane z:
Angielski Ogólne Chłodnictwo Podręcznik
Angielski podręcznik eksperymentalny
