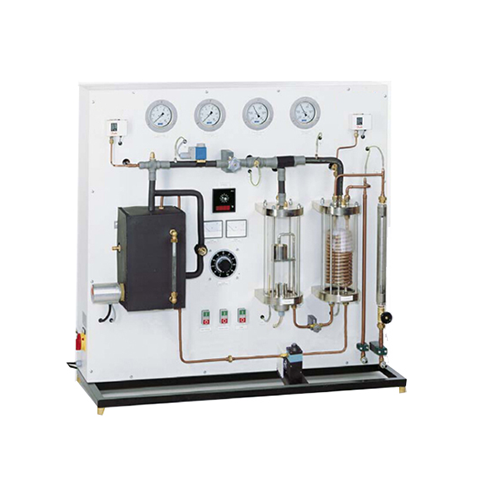

ZM6137 Trener chłodzenia strumieniem pary Sprzęt laboratoryjny do chłodnictwa Sprzęt dydaktyczny do szkół Sprzęt dydaktyczny
System chłodzenia strumieniem pary wykorzystuje eżektor parowy/eżektor do wytwarzania próżni w szklanym pojemniku parowym. Uczeń potrafi zwizualizować wnętrze parownika, aby lepiej zrozumieć właściwości fizyczne i termodynamiczne czynnika chłodzącego. W systemie zastosowano dwa obwody chłodnicze: pierwszy to obieg chłodniczy, który wytwarza efekt chłodzenia, a drugi (obieg parowy) wytwarza parę napędową.
Trener wykorzystuje system kotła elektrycznego do stworzenia obiegu parowego niezbędnego do działania eżektora (sprężarki strumieniowej pary). Ciśnienie w zbiorniku generatora pary jest regulowane przez obwód regulacji ciśnienia. Zmieniając ciśnienie gazu napędowego, uczeń może zaobserwować wpływ zmiany ciśnienia gazu napędowego na wydajność eżektora. Wlot i wylot portów eżektora są podłączone do manometrów w celu monitorowania ciśnienia w każdym porcie. Zawór iglicowy umożliwia również zmianę objętości ssania, co wpływa na czas potrzebny do uzyskania odpowiedniej wartości efektu chłodzenia.
Czynnik chłodniczy w parowniku (typu zalanego) pochłania ciepło otoczenia lub ciepło z nagrzewnicy i odparowuje. Końcowa temperatura parownika zależy od tego, ile próżni może wytworzyć eżektor.
Pompa służy do transportu czynnika chłodniczego ze skraplacza z powrotem do generatora pary. Zbiornik z płaszczem wodnym i grzałką elektryczną podgrzewa zbiornik i zamienia czynnik chłodniczy w parę, która napędza eżektor (sprężarkę strumieniową). Ciśnienie i temperatura w różnych punktach są monitorowane i analizowane w celu uzyskania wniosków.
Cechy:
Szkolenie zbudowano wokół specjalnego stołu roboczego, który zawiera tablicę demonstracyjną, na której montowane są komponenty. Komponenty są starannie rozmieszczone w sposób podobny do obwodu chłodniczego, aby były łatwe do zrozumienia. Obwód chłodniczy jest przedstawiony na kolorowym schemacie. Linie chłodnicze są oznaczone kolorami, aby wskazać stan czynnika chłodniczego. Panel sterowania z wyświetlaczem napięcia sieciowego, amperażu (prądu całkowitego), watomierza i temperatury jest standardowo dostarczany w celu sterowania trenażerem i ułatwienia pomiarów. Do urządzenia dołączona jest instrukcja eksperymentów zawierająca teorię, standardową procedurę obsługi, procedury eksperymentalne i odniesienia.
