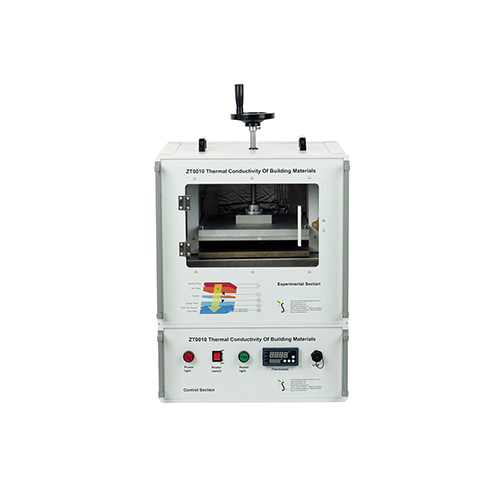

ZT0010 Przewodność cieplna materiałów budowlanych Stanowisko szkoleniowe w szkole Sprzęt laboratoryjny do szkoleń w zakresie termiki w szkole1. Wprowadzenie do sprzętu
1.1 Przegląd
Izolacja termiczna w planowaniu budowlanym to dziedzina fizyki budowli, która wykorzystuje odpowiednie środki (takie jak projektowanie komponentów) w celu zapewnienia komfortowego klimatu wewnątrz budynku przez cały rok przy jednoczesnym niskim zużyciu energii. Osiąga się to poprzez stosowanie materiałów budowlanych o wysokiej odporności termicznej i niskim współczynniku przenikania promieniowania cieplnego. Wszystkie próbki mają ten sam rozmiar i są umieszczane pomiędzy płytą grzewczą a płytą chłodzoną wodą. Urządzenie zaciskowe zapewnia powtarzalny nacisk i kontakt termiczny.
Płyta grzewcza jest podgrzewana za pomocą elektrycznej poduszki grzewczej, a płyta chłodząca jest chłodzona wodą. Czujniki mierzą temperaturę na wlocie i wylocie wody chłodzącej oraz w środku dwóch płyt. Temperatura płyty grzewczej nad próbką i płyty chłodzącej pod próbką jest ustawiana przez dołączone oprogramowanie. System kontroli temperatury zapewnia stałą temperaturę. Strumień ciepła między płytą grzewczą a płytą chłodzącą przechodzi przez próbkę i jest mierzony przez dedykowany czujnik gęstości strumienia ciepła. Cała obudowa (wraz z pokrywą) jest izolowana, aby zapewnić stałe warunki środowiskowe. Zmierzone wartości są przesyłane bezpośrednio do komputera przez USB i następnie analizowane za pomocą dołączonego oprogramowania.
1.2 Funkcje
(1) Platforma eksperymentalna ZT0010 jest wyposażona w materiały budowlane o różnych właściwościach, co umożliwia porównywanie i badanie przewodności cieplnej.
(2) Stanowisko badawcze jest wyposażone w system kontroli temperatury, który zapewnia stałą temperaturę podczas eksperymentu.
(3) Stanowisko badawcze jest wyposażone w uchwyt na próbki, co zapewnia te same warunki eksperymentalne dla różnych próbek.
(4) Obudowa stanowiska badawczego jest w całości izolowana, aby uniknąć wpływu zewnętrznych różnic temperatur na wyniki badań.
(5) Różne dane dotyczące wielkości fizycznych podczas eksperymentu na stanowisku badawczym można również przesłać do komputera przez interfejs USB w celu dalszego przetwarzania (komputer należy zapewnić we własnym zakresie).
2. Parametry techniczne
Zasilanie: jednofazowe 230 V, 50 Hz
Wymiary: 1130 mm x 630 mm x 810 mm
Waga: 85 kg
3. Lista komponentów i szczegółowy opis
3.1 Część główna
Lp. Nazwa
1 Obudowa
2 Uchwyt
3 Pokrętło dociskowe
4 Śruba
5 Drzwiczki z pleksiglasu
6 Płyta grzewcza
7 Płyta aluminiowa
8 Płyta miedziana
9 Zbiornik na wodę
10 Kabel połączeniowy
11 Wlot wody chłodzącej
12 Wylot wody chłodzącej
3.2 Część skrzynki zasilającej
Lp. Nazwa
1 Kontrolka zasilania
2 Włącznik grzałki
3 Kontrolka grzania
4 Termostat
5 Port USB
6 Obudowa
7 Otwór wentylacyjny
8 Kabel połączeniowy
9 Zasilanie główne
4. Lista eksperymentów
Eksperyment 1: Badanie przewodności cieplnej płyty akrylowej
Eksperyment 2: Badanie przewodności cieplnej płyty korkowej
Eksperyment 3: Badanie przewodności cieplnej płyty wiórowej
Eksperyment 4: Badanie przewodności cieplnej z pleksiglasu (PMMA)
Eksperyment 5: Badanie przewodności cieplnej styropianu
Eksperyment 6: Badanie przewodności cieplnej Armaflexu
Eksperyment 7: Badanie przewodności cieplnej ramy z materiału ziarnistego (taca ziarnista)
Eksperyment 8: Badanie przewodności cieplnej płyty gipsowo-kartonowej
