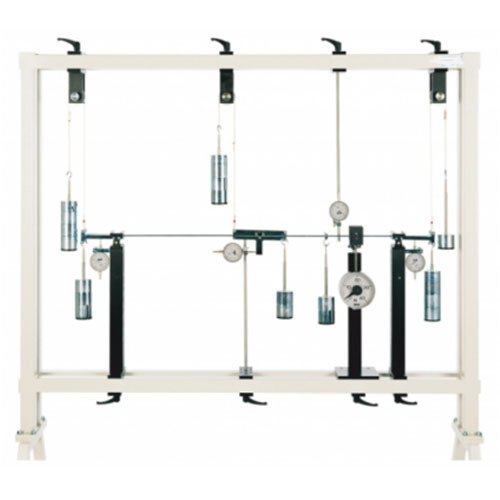

SR1614 Trójwymiarowy trenażer równowagi mechanicznej – sprzęt edukacyjny i szkoleniowy do kształcenia zawodowegoI. Opis ogólny
Urządzenie przeznaczone jest dla wydziałów inżynierii mechanicznej na uczelniach wyższych, w szczególności dla kierunków takich jak mechanika teoretyczna i stosowana, mechanika inżynierska, mechanika ciała stałego oraz innych kierunków pokrewnych.
Stanowisko służy do badania równowagi układu pięciu sił (zbieżnych i niezbieżnych) w przestrzeni trójwymiarowej.
Sztywna rama skrzynkowa wyposażona jest w cztery krążki linowe (bloczki) obrotowe w górnych narożnikach oraz śruby poziomujące w nogach. Cztery linki – z których każda zakończona jest uchwytem na obciążenie znajdującym się na zewnątrz ramy – przechodzą przez krążki i łączą się wewnątrz ramy w układzie sił zbieżnych lub niezbieżnych, przy czym dodatkowa linka łączy dwa punkty węzłowe. W jednym z punktów węzłowych przyłożone jest obciążenie pionowe zawieszone na lince. Na każdej lince zaznaczono odcinek o długości 100 mm. Na dwóch sąsiednich ścianach bocznych zamocowano lustra, natomiast na dwóch pozostałych ścianach umieszczono przezroczyste płyty z naniesioną siatką współrzędnych. Ustawiając każdą zaznaczoną linkę w jednej linii z jej odbiciem w lustrze, można wyznaczyć jej współrzędne w przestrzeni.
Do zestawu dołączono instrukcję obsługi.
II. Typowe eksperymenty
Równowaga układu sił działających w przestrzeni trójwymiarowej
Równowaga sił zbieżnych i niezbieżnych
III. Dane techniczne
Konstrukcja: aluminium
Podstawa z regulowanymi gumowymi elementami do ustawiania wysokości.
Całkowita masa: poniżej 200 kg.
Warunki pracy: -10°C ~ 40°C, wilgotność < 85%
Linka z dwoma pierścieniami: 1 szt.
Linki: 4 szt.
Zawiesia z linką: 6 szt.
