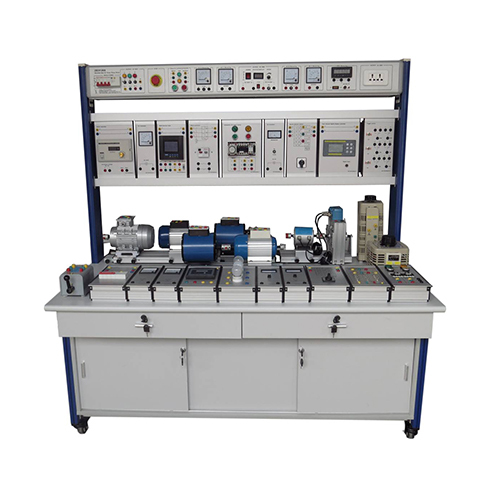

ZE3126S Generator prądu przemiennego trójfazowego, stół warsztatowy, sprzęt dydaktyczny, sprzęt szkolny, sprzęt do szkoleń elektrycznychI. Produkt
1.1 Przegląd
Niniejsze urządzenie szkoleniowe zawiera różnorodne typy silników prądu przemiennego trójfazowego i przemysłowych elementów sterujących. Poprzez odpowiednie doświadczenie można zapoznać się z działaniem silników prądu przemiennego trójfazowego i ich zastosowaniem, a także z zasadami i trybami sterowania, odpowiednią wiedzą i umiejętnościami, a także zdać egzaminy zawodowe i szkolenia zawodowe w szkołach zawodowych, szkołach policealnych i szkołach zawodowych.
1.2 Cechy
(1) Platforma do ćwiczeń praktycznych wykorzystuje prostą i solidną konstrukcję ramy z aluminiowych profili słupowych. Spód jest wyposażony w uniwersalne koło, które można elastycznie przesuwać i niezależnie regulować w zależności od warunków gruntowych. Przyrząd pomiarowy i zasilacz do ćwiczeń są montowane w zintegrowanej skrzynce montażowej, co zapewnia łatwość obsługi i odporność na uszkodzenia.
(2) Różne typy silników prądu przemiennego trójfazowego są w pełni skonfigurowane i mogą być używane w połączeniu.
(3) Połączenie oprogramowania i sprzętu pozwala na realizację różnorodnych praktycznych treści szkoleniowych.
(4) Platforma szkoleniowa posiada dobry system bezpieczeństwa.
2 Parametry
(1) Zasilanie: trójfazowy system pięcioprzewodowy 380 V plus/minus 10% 60 Hz.
(2) Wymiary zewnętrzne: 1600 mm * 800 mm * 1800 mm.
(3) Moc maszyny: < 2 kVA.
(4) Waga: < 250 kg.
(5) Warunki pracy: temperatura -10 ℃ ~ +40 ℃, wilgotność względna < 85% (25 ℃)
3. Produkt składa się z
3.1 Panel sterowania
Praktyczny stół treningowy jest wsparty na aluminiowej kolumnie profilowej, a spód jest wyposażony w uniwersalne kółko, które można elastycznie przesuwać i niezależnie regulować w zależności od warunków gruntowych. Blat stołu wykonany jest z 25-milimetrowego podłoża o wysokiej gęstości, powierzchni zabezpieczonej przed wysoką temperaturą i wysokim ciśnieniem, konstrukcja jest solidna, a całość prosta i solidna.
3.2 Moduł wyposażony
(1) moduł jednofazowego regulatora napięcia.
(2) moduł trójfazowego automatycznego regulatora napięcia.
(3) moduł ręcznego rozrusznika gwiazda-trójkąt.
(4) przetwornik momentu obrotowego i prędkości, moduł hamulca proszkowego magnetycznego.
(5) moduł enkodera obrotowego.
(6) moduł skrzynki wiszącej
Rzeczywiste urządzenie szkoleniowe jest wyposażone w 19 modułów skrzynki wiszącej, jak pokazano na poniższym rysunku. Odpowiednie eksperymenty można przeprowadzić za pomocą 4-milimetrowego kabla połączeniowego.
(1) Zamontowano sterownik hamulca (ZE3126S-moduł-1). 1 sztuka
(2) Inteligentny wyświetlacz, zawieszka na instrument (ZE3126S-moduł-2) 1 sztuka
(3) Cyfrowy, trójfazowy, wielofunkcyjny wyświetlacz, zawieszka na instrument (ZE3126S-moduł-3) 1 sztuka
(4) Wisząca skrzynka na woltomierz prądu przemiennego (ZE3126S-moduł-4-1, moduł-4-2, moduł-4-3) każda 1 sztuka
(5) Wisząca skrzynka na miernik prądu przemiennego (ZE3126S-moduł-5-1, moduł-5-2, moduł-5-3) każda 2 sztuki
(6) Przełącznik zmiany kierunku obrotów (ZE3126S-moduł-6) 1 sztuka
(7) Wisząca skrzynka na przełącznik wyboru prędkości (ZE3126S-moduł-7) 1 sztuka
(8) Skrzynka montażowa zabezpieczenia silnika (ZE3126S-moduł-8) 1 sztuka
(9) Wisząca skrzynka na wyłącznik różnicowoprądowy (ZE3126S-moduł-9) 1 sztuka
(10) skrzynka z przełącznikiem przyciskowym (ZE3126S-moduł-10) 1 sztuka
(11) skrzynka z automatycznym rozrusznikiem gwiazda-trójkąt (ZE3126S-moduł-11) 1 sztuka
(12) uzwojenie trójfazowe jest podłączone do skrzynki z rozrusznikiem silnika (ZE3126S-moduł-12) 1 sztuka
(13) skrzynka z miernikiem współczynnika mocy (ZE3126S-moduł-13) 1 sztuka
(14) skrzynka z symulatorem awarii (ZE3126S-moduł-14) 1 sztuka Zakaz włączania zasilania!!!
(15) skrzynka z obciążeniem (ZE3126S-moduł-15) 1 sztuka
(16) moduł silnika
(17) angielskie oprogramowanie do nauki obsługi silników i generatorów
