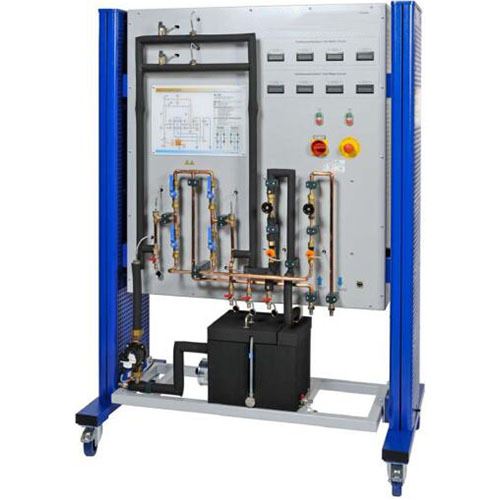

SR-WL302 Stanowisko szkoleniowe – rurowy wymiennik ciepła (sprzęt laboratoryjny i dydaktyczny)Opis techniczny
Stanowisko szkoleniowe umożliwia demonstrację charakterystycznych właściwości wymiany ciepła podczas przepływu w rurach. Proces wymiany ciepła zachodzi w współosiowym rurowym wymienniku ciepła. Gorąca woda przepływa przez rurę wewnętrzną.
Stanowisko pozwala na demonstrację pracy zarówno w układzie współprądowym, jak i przeciwprądowym, oraz na obserwację związanych z nimi odmiennych profili temperatury. Nieliniowy rozkład temperatury wzdłuż wymiennika ciepła można zobrazować poprzez pomiar temperatury na wlocie, na wylocie oraz w połowie długości rury. Po zakończeniu eksperymentu wyznacza się kluczowe parametry, takie jak strumień ciepła, współczynnik przenikania ciepła oraz straty ciepła.
Zamknięty obieg gorącej wody obejmuje zbiornik z grzałką elektryczną oraz pompę. Temperatura gorącej wody jest utrzymywana na stałym poziomie za pomocą termostatu. Zimna woda pobierana jest z sieci wodociągowej, a po użyciu odprowadzana do kanalizacji.
Natężenie przepływu oraz istotne wartości temperatury są rejestrowane przez czujniki. Panel wyświetlający zmierzone wartości znajduje się na pulpicie przyrządów, obok instalacji z rur miedzianych.
Cele kształcenia / Eksperymenty
- wyznaczanie krzywych rozkładu temperatury
* dla przepływu współprądowego
* dla przepływu przeciwprądowego
- wyznaczanie średniego strumienia ciepła dla
przepływu współprądowego i przeciwprądowego
- wyznaczanie średniego współczynnika przenikania ciepła
Specyfikacja
[1] stanowisko szkoleniowe z rurowym wymiennikiem ciepła
[2] zamknięty obieg gorącej wody z izolacją, pompą
oraz grzałką z termostatem
[3] orurowanie miedziane
[4] zawory w obiegu zimnej wody umożliwiające wybór
trybu pracy: przepływ równoległy lub przeciwprądowy
[5] pomiar temperatury za pomocą 6 czujników
[6] pomiar natężenia przepływu za pomocą czujnika
