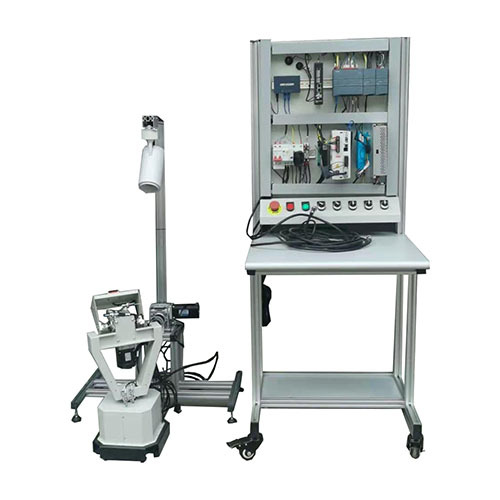

ZE3224 Urządzenie szkoleniowe do automatycznego śledzenia ruchu w systemie sterowania. Sprzęt dydaktyczny. Sprzęt do kształcenia zawodowego. Sprzęt do szkolenia w zakresie odnawialnych źródeł energii.
1. Opis produktu
1.1 Opis
To urządzenie szkoleniowe symuluje proces sterowania ruchem w automatycznym śledzeniu panelu słonecznego w systemie wytwarzania energii fotowoltaicznej, automatycznie śledząc kąt padania promieni słonecznych. Dzięki temu uczniowie mają wstępne, intuicyjne zrozumienie zasady działania i trybu pracy automatycznego systemu śledzenia. Analogowe źródło światła jest napędzane silnikiem krokowym, który porusza się po łuku. Czujnik natężenia światła jest napędzany serwomotorem. Sterownik PLC zbiera w czasie rzeczywistym sygnały zwrotne dotyczące zmiany natężenia światła, aby sterować czujnikiem, który zawsze śledzi położenie najsilniejszego punktu analogowego źródła światła. Poprzez powiązane eksperymenty uczniowie mogą rozwijać odpowiednią wiedzę i umiejętności, które są przydatne w nauczaniu i ocenie umiejętności w pokrewnych zawodach w szkołach wyższych, szkołach policealnych, średnich szkołach zawodowych i technikach. 1.2 Cechy
(1) Platforma szkoleniowa wykorzystuje aluminiową konstrukcję ramy kolumnowej, wszystkie urządzenia sterujące są zintegrowane i otwarte, a spód wyposażony jest w uniwersalne kółka. Każde urządzenie jest elastyczne, łatwe w obsłudze i odporne na uszkodzenia.
(2) Układy i urządzenia eksperymentalne są w pełni wyposażone i mogą być używane w połączeniu, aby uzupełnić treści szkoleniowe różnych kursów.
(3) Platforma szkoleniowa posiada dobry system zabezpieczeń.
2 parametry wydajności
(1) Elektryczna jednostka sterująca: zastosowano panel z tworzywa sztucznego pokrytego natryskowo stalą, a komponenty są zamocowane na powierzchni panelu. Okablowanie instalacji można dostosować do własnych potrzeb. Główne komponenty to: sterownik PLC, serwonapęd, napęd krokowy, zasilacz, wskaźnik przycisku sterującego itp.
(2) Korpus stołu: konstrukcja wykonana w całości ze stopu aluminium, z uniwersalnymi kółkami u dołu, które można elastycznie przesuwać i mocować. Całe okablowanie zewnętrzne jest podłączone za pomocą wtyczek lotniczych, co jest wygodne i niezawodne. Wymiary całkowite wynoszą 600 x 550 x 1500 mm (długość, szerokość i wysokość).
(3) Symulowane źródło światła: aluminiowa rama profilowa, reflektory LED napędzane są silnikiem krokowym, prędkość i położenie można ustawić programowo. Wymiary całkowite wynoszą 670 x 400 x 1200 mm (długość, szerokość i wysokość).
(4) Jednostka z wiązką śledzącą: aluminiowa rama profilowa, dwa serwosilniki napędzają czujniki światłoczułe, śledząc ruch w 2 osiach. Serwosilniki to serwo prądu przemiennego i stałego, co ułatwia uczniom opanowanie różnych metod sterowania serwosilnikami. Wymiary 300 mm × 250 mm × 600 mm (długość, szerokość i wysokość)
(5) Środowisko pracy:
Temperatura -10 ～ +40 ℃, Temperatura ≤ 80 ℃
Powietrze otoczenia: Brak gazów żrących i łatwopalnych, brak dużej ilości pyłu przewodzącego
(6) Zasilanie:
Pobór mocy: ≤ 1000 W,
Zasilanie robocze: AC220 ± 5%,
Zasilanie: jednofazowe, trójprzewodowe AC220 ± 5%, 50 Hz
Metoda pracy: ciągła
(7) Waga całkowita: 100 kg
3 Konfiguracja systemu
System składa się z trzech części: jednostki sterującej, źródła światła symulującego ruch oraz jednostki automatycznego śledzenia ruchu. Główna konfiguracja przedstawia się następująco:
1) Jednostka sterująca:
1. Panel instalacji elektrycznej 1
2. Siemens PLC-S7-1214C 1
3. Siemens SM-1234 1
4. Siemens SM-1221 1
5. Siemens CB-1241 1
6. 4-portowy przełącznik sieciowy 1
7. Zasilacz impulsowy DC 24 V 1
8. 1 serwonapęd AC
9. 1 serwonapęd DC
10. Sterownik silnika krokowego 1
11. Wyłącznik różnicowoprądowy 1
12. Gniazdo modułowe jednofazowe 1
13. 5 przełączników
14. 2 lampki kontrolne
15. Wyłącznik awaryjny 1
16. Obudowa prowadnicy kanałowej 1
2) Symulowane źródło światła:
1. Korpus ramy aluminiowej 1
2. 1 źródło światła LED
3. Silnik krokowy 1
4. Przekładnia silnika krokowego 1
3) Jednostka ruchu podążającego za światłem:
1. Rama konstrukcji stalowej 1
2. Czujnik światłoczuły 1
3. Serwosilnik prądu przemiennego 1
4. 1 serwosilnik prądu stałego
5. Przekładnia 2
6. 6 czujników położenia
4 osoby mogą ukończyć materiał szkoleniowy
(1) Eksperyment z programowaniem sterowników PLC Siemens
(2) Eksperyment z programowaniem aplikacji analogowego modułu rozszerzeń PLC Siemens
(3) Eksperyment z komunikacją PLC
(4) Eksperyment z ustawianiem parametrów i sterowaniem serwosilnika prądu przemiennego
(5) Eksperyment z ustawianiem parametrów i sterowaniem serwosilnika prądu stałego
(6) Eksperyment z ustawianiem parametrów i sterowaniem silnika krokowego
(7) Eksperyment z programowaniem silnika serwosilnika prądu przemiennego ze sterowaniem PLC
(8) Eksperyment z programowaniem silnika serwosilnika prądu stałego ze sterowaniem PLC
(9) Eksperyment z programowaniem silnika krokowego ze sterowaniem PLC
(10) Eksperyment z charakterystyką czujnika światłoczułego
(11) Eksperyment z programowaniem sterowania ruchem jednoosiowym
(12) Eksperyment z programowaniem sterowania ruchem dwuosiowym
(13) Eksperyment z automatycznym śledzeniem ruchu
