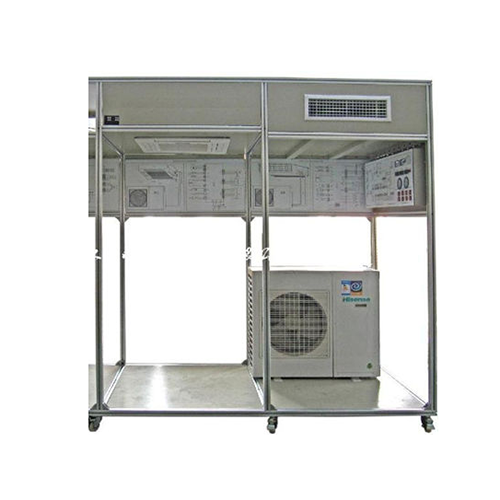

ZM6310 Model szkoleniowy do ćwiczeń z klimatyzatora jednokierunkowego z przyłączem sufitowym i sufitowym Sprzęt laboratoryjny do chłodnictwa Sprzęt edukacyjny Sprzęt dydaktycznyI. Przegląd
1. Urządzenie wykorzystuje rzeczywistą domową klimatyzację centralną do celów praktycznych i ewaluacyjnych: system wykorzystuje od jednego do trzech urządzeń, które charakteryzują się doskonałą jakością, niewielkimi rozmiarami, sprężarką oraz elektronicznym zaworem elektromagnetycznym do regulacji wydajności, który steruje sprężarką poprzez ciśnienie w celu osiągnięcia celu odciążenia/obciążenia. Dzięki różnym procesorom terminala, system może realizować płynną regulację wydajności w zakresie od 10% do 100% poprzez zmianę stosunku odciążenia/obciążenia sprężarki.
2. Zróżnicowanie procesorów terminala systemu: stosowane są trzy typy urządzeń końcowych: jednostki patio (wbudowane), naścienne i klimakonwektory; pozwala to uczniom zrozumieć zróżnicowaną strukturę jednostek wewnętrznych.
3. Każdy procesor terminala jest wyposażony w płytkę przepływową układu chłodzenia, płytkę przepływową obwodu sterowania, wskaźnik temperatury i ciśnienia, a wszystkie obwody sterowania urządzenia są widoczne.
4. Integralność i niezależność systemu: funkcje sterowania, zabezpieczenia i wyświetlacza domowej klimatyzacji centralnej są w praktyce w pełni spójne, a każdy terminal użytkownika może być sterowany niezależnie w tych samych warunkach pracy.
5. Konsola sterownicza może być używana wyłącznie z zasilaniem prądem zmiennym, co zajmuje niewiele miejsca, oszczędzając miejsce i redukując nakłady inwestycyjne.
6. Urządzenie intuicyjnie wyświetla strukturę systemu i zasadę działania domowej centralnej klimatyzacji, co ułatwia nauczycielom wyjaśnienie, a uczniom zrozumienie i opanowanie wiedzy z podręcznika. Przedstawiono zasadę działania układu chłodzenia oraz rzeczywiste elementy głównych komponentów. Wśród nich, rurociąg wysokiego i niskiego ciśnienia pomalowano na czerwono i niebiesko, a wziernik umożliwia obserwację stanu czynnika chłodniczego. Przemyślana konstrukcja i estetyczny wygląd. Urządzenie ma przemyślaną i zwartą konstrukcję oraz estetyczny wygląd. Stół szkoleniowy jest również wyposażony w cztery uniwersalne kółka i cztery stałe mechanizmy regulacji, ułatwiające przemieszczanie i mocowanie.
7. System szkoleniowy jest wyposażony w funkcję symulacji błędów, która umożliwia wykrywanie usterek w układzie chłodniczym i elektrycznym. Doskonalenie umiejętności analitycznych uczniów poprzez analizę konkretnych zjawisk pomaga im w stosowaniu teorii w praktyce i rozwijaniu umiejętności praktycznych. 8. Wyposażony w zabezpieczenie upływowe, gdy prąd upływowy przekroczy określoną wartość, co powoduje odcięcie zasilania; sprężarka jest wyposażona w zabezpieczenia termiczne chroniące ją przed przegrzaniem i przeciążeniem.
II. Parametry techniczne
1. Zasilanie: jednofazowe, trójprzewodowe ～ 220 V ± 10% 50 Hz
2. Środowisko pracy: Zakres temperatur otoczenia: 5 ℃ ～ + 40 ℃ Wilgotność względna ＜ 85% (25 ℃) Wysokość ＜ 4000 m n.p.m.
3. Moc urządzenia: <3,8 kVA
4. Wymiary: 4000 mm × 1100 mm × 2100 mm
5. Zabezpieczenie: dzięki zabezpieczeniom przed napięciem upływowym i prądem upływowym, spełnia normy krajowe
III. Konfiguracja produktu
W pełni demonstruje budowę, zasadę sterowania, zmiany parametrów systemu w różnych warunkach pracy oraz schemat blokowy systemu klimatyzacji i chłodzenia dla centralnej klimatyzacji w domu.
1. Rama wykonana jest z profilu aluminiowego.
2. Jeden zestaw cyfrowych jednostek: system klimatyzacji wykorzystuje 3 dostępne na rynku jednostki cyfrowe, a jednostka wewnętrzna składa się z terminali przetwarzających. Jeden zestaw typu patio (wbudowany), jeden zestaw typu ściennego i jeden zestaw klimakonwektora tworzą wewnętrzny system przetwarzania jednostek końcowych; pozwalają uczniom zrozumieć różnorodne formy konstrukcyjne jednostek wewnętrznych. Każdy system przetwarzania jednostek końcowych jest niezależny od siebie.
3. Trzy zestawy inteligentnego systemu kontroli temperatury: inteligentny system kontroli temperatury może mierzyć i wyświetlać temperaturę kontrolowanego obiektu, regulować górne i dolne ustawienia temperatury, w pełni chłodzić, grzać, wyłączać i realizować inne funkcje; wyświetlać stan pracy i ułatwiać obserwację temperatury wewnętrznej klimatyzowanego pomieszczenia, łatwy w obsłudze.
4. Schemat przepływu pracy: Schemat przepływu pracy szczegółowo przedstawia przepływ w układzie chłodniczym, temperaturę w punkcie monitorowania, ciśnienie w układzie, wskazanie stanu pracy oraz opis komponentów układu.
5. Jeden zestaw przyrządów pomiarowych: wyposażony w wakuometr, inteligentny regulator temperatury, woltomierz prądu przemiennego, amperomierz prądu przemiennego itp.
IV. Projekt szkolenia praktycznego
1. Podstawowa znajomość zasad sterowania elektrycznego jednostki zewnętrznej
2. Podstawowa znajomość zasad sterowania elektrycznego jednostki wewnętrznej (trzy jednostki wewnętrzne)
3. Zasada przepływu w układzie chłodniczym
4. System działa w różnych warunkach pracy
5. Ustawienia symulacji awarii systemu
6. Sterowanie małym elektromagnetycznym zaworem indukcyjnym
7. Zabezpieczenie przed wysokim ciśnieniem
8. Proces chłodzenia i ogrzewania w centralnej klimatyzacji
9. Komunikacja między komputerem głównym a jednostką wewnętrzną
10. Wyświetlanie kodów usterek klimatyzatora
11. Zrozumienie cyfrowej technologii sterowania energooszczędnego
12. Instalacja i konserwacja domowych centralnych klimatyzatorów
