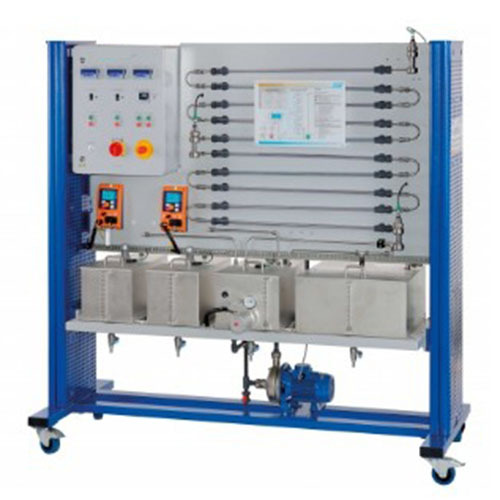

CE 100 Sprzęt laboratoryjny do reaktorów rurowych Sprzęt dydaktyczny Sprzęt dydaktycznyReaktory rurowe to reaktory pracujące w trybie ciągłym. Umożliwiają one ekonomiczną produkcję dużych ilości produktu przy zachowaniu stałej jakości.
Głównym elementem CE 100 jest reaktor rurowy z dziesięcioma sekcjami o regulowanej temperaturze. Dwie pompy transportują substraty ze zbiorników odbiorczych do sekcji podgrzewania wstępnego, a następnie do reaktora. Sekcje podgrzewania wstępnego składają się z wężownicy rurowej umieszczonej w zbiorniku z gorącą wodą. Po podgrzaniu wstępnym substraty są mieszane tuż przed wejściem do reaktora. Przewodność elektryczna mieszaniny reakcyjnej jest mierzona na wlocie, w środku i na wylocie reaktora. Podczas przepływu mieszaniny reakcyjnej przez reaktor, substraty reagują z produktami. Mieszanina produktów i nieprzereagowanych substratów opuszcza reaktor i jest gromadzona w zbiorniku.
Objętościowe natężenia przepływu substratów, a tym samym również czas retencji w reaktorze rurowym, są regulowane za pomocą pomp. Dziesięć sekcji reaktora rurowego składa się z rurowych wymienników ciepła. Mieszanina reakcyjna przepływa przez rurę wewnętrzną wymiennika ciepła, a gorąca woda przez rurę zewnętrzną. Ten obieg ciepłej wody jest regulowany temperaturowo. Sterownik w szafie sterowniczej umożliwia ustawienie żądanej temperatury i wyświetla aktualną temperaturę w zbiorniku ciepłej wody. Trzy mieszadła zapewniają równomierne mieszanie i rozkład temperatury w zbiornikach z substratami i w zbiorniku ciepłej wody.
Czujniki rejestrują temperatury i przewodność elektryczną. Zmierzone wartości są odczytywane z wyświetlaczy cyfrowych i mogą być jednocześnie przesyłane przez USB bezpośrednio do komputera PC, gdzie można je analizować za pomocą oprogramowania. Analiza reakcji odbywa się na podstawie zmierzonych przewodności elektrycznych i obliczonego na ich podstawie współczynnika konwersji.
Specyfikacja
Ciągły reaktor rurowy do przeprowadzania reakcji zmydlania
10 rurowych wymienników ciepła jako reaktor
2 identyczne pompy do transportu substratów
Regulacja objętościowych przepływów substratów przez pompy
Wstępne podgrzewanie substratów za pomocą 2 wężownic ze stali nierdzewnej
Trójnik do mieszania wstępnie podgrzanych substratów
Pomiary przewodności elektrycznej: na wlocie, środku i na wylocie reaktora
Zbiornik ciepłej wody z regulacją temperatury
Pomiar przewodności i temperatury za pomocą 3 połączonych czujników
Oprogramowanie do akwizycji danych przez USB w systemie Windows 8.1, 10
Dane techniczne
Reaktor rurowy
Ø wewnętrzna: ok. 8 mm
objętość reaktora: ok. 0,5 l
materiał: 1.4571
Pompa reagentów
maks. wydajność: 0,3 l/min
maks. wysokość podnoszenia: 20 m
Zbiorniki
reagenty: 2 x 25 l
produkty: 1 x 50 l
woda: 1 x 30 l
Obieg ciepłej wody
moc grzałki: ok. 4 kW
temperatura: maks. 55°C
prędkość mieszadła: maks. 310 min-1
Zakresy pomiarowe
Przepływ objętościowy: 2x 2…320 ml/min
Temperatura: 4x 0…80°C
Przewodność: 3x 0…100 mS/cm
400 V, 50 Hz, 3 fazy
400 V, 60 Hz, 3 fazy, 230 V, 60 Hz, 3 fazy
UL/CSA opcjonalnie
Wymiary i waga
Dł. x Szer. x Wys.: 1900 x 790 x 1950 mm
Waga: ok. 250 kg
Wymagane do pracy
Octan etylu, soda kaustyczna (do reakcji zmydlania)
Zalecany komputer z systemem Windows
