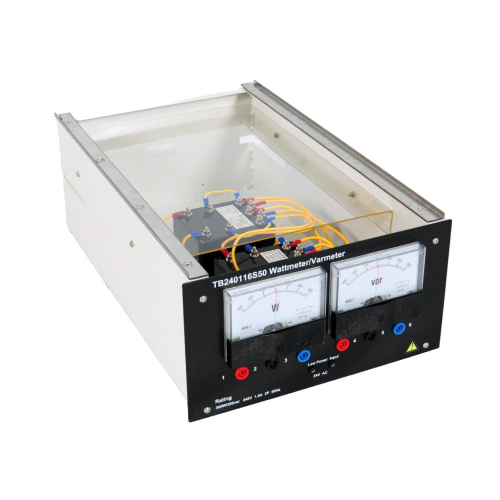

TB240116S50 Watomierz/miernik napięcia, szkolny sprzęt laboratoryjny, szkoleniowy stół warsztatowy, sprzęt do szkoleń elektrycznychI. Opis produktu
1.1 Opis
Moduł watomierza/miernika mocy (VAR) to jeden z modułów pomiarowych przeznaczonych do systemów elektromechanicznych (EMS). Zawiera on watomierz i miernik mocy (VAR) przeznaczone do bezpośredniego pomiaru mocy czynnej i biernej w symetrycznym obwodzie trójfazowym. Każdy miernik posiada skalę kablową wyśrodkowaną w punkcie zerowym, wskazującą kierunek przepływu mocy. Jego konstrukcja elektroniczna wykorzystuje czujniki napięcia i prądu do pomiaru napięcia i prądu sieciowego. Obwody napięciowe i prądowe są połączone wewnętrznie, więc uczniowie muszą jedynie podłączyć zaciski „Linia” i „Obciążenie” modułu.
1.2 Cechy
1. Produkt charakteryzuje się doskonałymi parametrami bezpieczeństwa elektrycznego.
2. Produkt charakteryzuje się estetyczną i prostą konstrukcją.
3. Produkt jest zabezpieczony antykorozyjnie i wykonany z solidnych materiałów, które są wytrzymałe i trwałe, co znacznie wydłuża jego żywotność.
II. Parametry wydajności
2.1 Parametry techniczne
Parametry zasilania: prąd przemienny trójfazowy 220 V
Zakres watomierza: 300-0,300 W
Zakres woltomierza: 300-0-300 V
Napięcie maksymalne: 240 V
Prąd maksymalny: 1,5 A
Napięcie wejściowe prądu przemiennego: 24 V
Dokładność: 2%
Typ instrumentu: panelowy 100 mm (4 cale)
Typ mechanizmu: d'Arsonval
2.2 Wymiary i waga
Wymiary: 154 mm x 287 mm x 440 mm
Waga: 3,9 kg
III. Lista komponentów i szczegółowy opis
3.1 Część główna
Numer Nazwa
1 Przezroczysta przesłona
2 Nadajnik mocy
3 Miernik mocy
4 Woltomierz
5 Listwa zaciskowa
IV. Lista konfiguracji produktu
Nr Nazwa Ilość
1 Nadajnik mocy 2
2 Miernik mocy 1
3 Woltomierz 1
V. Lista eksperymentów
Eksperyment 1 Pomiar mocy i napięcia silników trójfazowych'
