1. Opis
Konwertery energii fal wykorzystują energię ciągłego ruchu fal do przyjaznej dla środowiska produkcji energii elektrycznej. Mogą dostarczać energię elektryczną wzdłuż wybrzeża, w szczególności do odległych lokalizacji. Konstrukcyjnie są łatwe do integracji z molami, nabrzeżami i systemami ochrony wybrzeża.

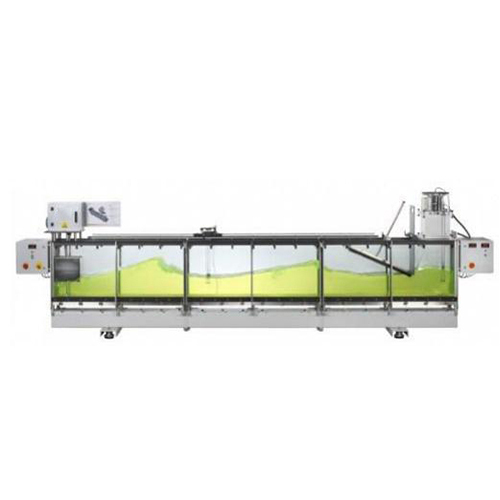

ET 270 to laboratoryjny konwerter energii fal, składający się z generatora fal, koryta falowego oraz konwertera energii fal OWC z zespołem turbiny.
Aby wygenerować fale w korycie falowym, pływak jest poruszany w górę i w dół za pomocą regulowanego napędu korbowego. Wysokość fal jest zmieniana poprzez zmianę wysokości pływaka. Prędkość silnika ustala częstotliwość fal. Na końcu koryta falowego przegroda kieruje fale do konwertera energii fal.
Konwerter energii fal OWC składa się z komory i zespołu turbiny. Zainicjowany, ciągły ruch falowy wytwarza oscylujący słup wody (OWC) w komorze, który wprawia w ruch masę powietrza nad nim. Wytworzony w ten sposób strumień powietrza napędza turbinę Wellsa. Turbiny Wellsa pracują niezależnie od kierunku napływu: energia przepływu jest przetwarzana zarówno podczas ruchu powietrza w górę, jak i w dół.
Silnik prądu stałego jest podłączony do turbiny i służy do rozruchu turbiny. Po osiągnięciu zadanej prędkości, działa on jak generator i wytwarza energię elektryczną.
Poziom wody, a tym samym wysokość fali, można mierzyć wzdłuż koryta falowego za pomocą ruchomego urządzenia do pomiaru fal z czujnikiem poziomu. Wewnątrz komory znajduje się kolejne urządzenie z czujnikiem poziomu, służące do pomiaru ruchu słupa wody. Punkty pomiaru ciśnienia w obudowie turbiny służą do określenia prędkości przepływu powietrza. Zmierzone wartości można odczytać na wyświetlaczach cyfrowych. Jednocześnie zmierzone wartości można również przesłać bezpośrednio do komputera PC przez USB. Oprogramowanie do akwizycji danych jest dołączone.

2. Specyfikacja
Konwerter energii fal składający się z: generatora fal, koryta falowego i konwertera energii falowej; generatora falowego ze sterownikiem, silnika prądu przemiennego o regulowanej częstotliwości i regulowanym wzniosie pływaka; ruchomego urządzenia do pomiaru fali z czujnikiem poziomu do pomiaru wysokości fali; przegrody do kierowania fali do komory; konwertera energii fal z oscylującym słupem wody, komorą i zespołem turbiny; zespołu turbiny z wirnikiem i generatorem; punktów pomiaru ciśnienia do określania prędkości przepływu w turbinie; obciążenia turbiny: silnika prądu stałego do rozruchu turbiny, przełączania na generator do produkcji energii elektrycznej po osiągnięciu prędkości docelowej; opcji ręcznego sterowania elektrownią za pomocą skrzynek rozdzielczych lub sterowania cyfrowego za pomocą oprogramowania do akwizycji danych przez USB w systemie Windows 8.1, 10.
3. Dane techniczne
Moc generatora fal: 550 W; objętość skokowa: 26,5 l; koryta falowego dł. x szer. x wys.: 5000 x 300 x 600 mm; mocy turbiny studziennej: 0…1000 mW; prędkości obrotowej: 0…6000 min-1; wirnika: 6 łopatek; średnicy zewnętrznej 120 mm, średnica wewnętrzna 80 mm Zakresy pomiarowe częstotliwość: 0…1,83 Hz (generator fal) wysokość fali: 0…600 mm poziom: 0…600 mm (komora) prędkość przepływu: 0…26 m/s prędkość: 0…6000 min-1 prąd: ±1000 mA 230 V, 50 Hz, 1 faza 230 V, 60 Hz, 1 faza 120 V, 60 Hz, 1 faza
