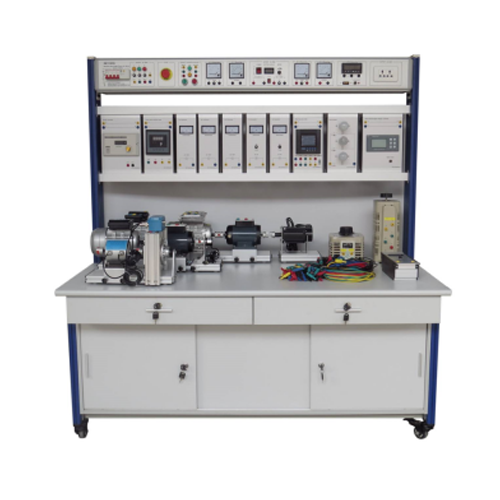

TB220505S24 Stół warsztatowy do maszyn elektrycznych, wyposażenie szkolne, szkolenie, stół warsztatowy, wyposażenie do szkoleń elektrycznych1 Przegląd produktu
1.1 Przegląd
To urządzenie szkoleniowe zawiera różnorodne typy silników indukcyjnych i przemysłowych elementów sterujących. Poprzez odpowiednie eksperymenty, studenci mogą zapoznać się z charakterystyką działania silnika jednofazowego, silnika trójfazowego i falownika, opanować zasadę i tryb sterowania, a także zdobyć odpowiednią wiedzę i umiejętności techniczne. Urządzenie jest szeroko stosowane w wyższych szkołach zawodowych, średnich szkołach zawodowych oraz w programach i egzaminach zawodowych związanych z nauczaniem i umiejętnościami technicznymi.
1.2 Cechy
(1) Platforma szkoleniowa posiada ramę z profilu aluminiowego, z podstawą z uniwersalnym kołem, które można elastycznie przesuwać. Przyrząd pomiarowy i źródło zasilania są zintegrowane i zainstalowane, łatwe w obsłudze i odporne na uszkodzenia.
(2) Silnik jest w pełni wyposażony i może być używany w połączeniu z innymi urządzeniami, aby realizować różnorodne treści szkoleniowe.
(3) Platforma szkoleniowa posiada solidny system bezpieczeństwa.
2 Parametry wydajności
(1) całkowita moc maszyny: < 1,5 kVA
(2) waga: < 450 kg
(3) warunki pracy: temperatura -10°C ~ +40°C, wilgotność względna < 85% (25°C)
3 Skład produktu
3.1 Ekran sterowania mocą
Panel sterowania mocą wykonany jest z profilu aluminiowego, o zamkniętej konstrukcji skrzyniowej, a dolna półka jest do niego podłączona.
3.2 Ławka treningowa
Stół treningowy wsparty jest na kolumnie z profilu aluminiowego, a dolny, uniwersalny hamulec kółek jest elastyczny i można go elastycznie przesuwać i ustawiać. Blat stołu wykonany jest z płyty podstawy o wysokiej gęstości i grubości 25 mm, powierzchnia pokryta jest ognioodporną powłoką odporną na wysokie temperatury i ciśnienie. W komplecie z trzema szufladami z prowadnicami (2), szafką dolną z drzwiami przesuwnymi (2). Konstrukcja jest solidna, elegancka i pojemna.
3.3 Konfiguracja ekranu sterowania mocą
(1) Wejście zasilania trójfazowego pięcioprzewodowego, sterowane wyłącznikiem różnicowoprądowym, posiada przycisk zatrzymania awaryjnego. W przypadku awarii należy nacisnąć przycisk zatrzymania awaryjnego, aby odciąć zasilanie.
(2) Wyposażone we wskaźnik zasilania, gniazdo wyjściowe i bezpieczne złącze zasilania.
(3) Konfiguracja: specjalny wyłącznik zabezpieczający silnik prądu przemiennego, wbudowane zasilanie prądem przemiennym, funkcja zabezpieczenia zwarciowego.
(4) Wbudowane zasilanie prądem przemiennym i zabezpieczenie zwarciowe.
4. Charakterystyka:
• Zasilanie: 240 do 380 V.
• Zawartość: silnik uniwersalny, generator synchroniczny, silniki jednofazowe, silniki trójfazowe, akcesoria pomiarowe, wariator częstotliwości, przetworniki, moduły (rozruszniki, kondensatory, cewki indukcyjne i reostaty), akcesoria sterujące i źródła zasilania.
• Moc: 7 kV.
• Typ: trójfazowy. Dodatkowe cechy: Możliwość przeprowadzania następujących ćwiczeń:
• Symulator obciążenia z przyłożeniem momentu obrotowego do silników za pomocą sprzężonego serwomotoru.
• Analiza parametrów różnych silników elektrycznych.
• z rozruchem bezpośrednim, gwiazda-trójkąt, rozruch z przemiennikiem częstotliwości.
• Instalacja i obsługa silnika prądu stałego ze wzbudzeniem szeregowym, złożonym (składanym) i niezależnym (bocznikowym) oraz analiza ich różnic.
• Obsługa i rozmieszczenie trójfazowego alternatora synchronicznego.
• Wizualizacja zmian współczynnika mocy i mocy poprzez przyłożenie obciążenia do silników.
• Graficzna analiza prądu, napięcia, prędkości i momentu obrotowego, z możliwością dostosowania osi X i Y przez użytkownika oraz eksportu danych do programu Excel. Posiada następujące moduły:
• 1 moduł trójfazowego rozruchu bezpośredniego
• 1 moduł rozdzielający gwiazda-trójkąt.
• 1 moduł rozruchu z przemiennikiem częstotliwości.
•1 moduł z rozruchem softstartem
•1 moduł z obciążeniami pojemnościowymi.
•1 moduł z obciążeniami indukcyjnymi.
•1 moduł synchronizmu z podwójnym miernikiem częstotliwości, podwójnym woltomierzem, synchroskopem i lampami.
•1 moduł multimetru do pomiaru wielkości elektrycznych
•1 komputer z licencją na system nadzoru i sterowania.
•1 moduł resetu z trzema elementami.
•1 prosty moduł woltomierza analogowego.
•2 proste moduły amperomierza analogowego.
•1 trójfazowy silnik asynchroniczny 1,5 KM, 4 bieguny
•1 trójfazowy generator synchroniczny 400 W, 4 bieguny.
•1 serwosilnik.
•1 serwosterownik DRIVE.
•1 miernik momentu obrotowego 0-20 Nm.
•1 płytka akwizycji sygnału.
•2 przetworniki napięcia prądu przemiennego i stałego
•1 przetwornik prądu.
Zgodność z następującymi danymi technicznymi:
•Wymiary (szer. x wys. x gł.): stanowisko robocze: 2000 x 1410 x 840 mm.
•Stół z silnikami: 1150 x 1200 x 700 mm.
•Konstrukcja wykonana z anodowanego profilu aluminiowego,
•stali węglowej i płyty wiórowej o średniej gęstości (MDP).
•Zasilanie z zabezpieczeniem przed zwarciem, przeciążeniem i wyładowaniami elektrycznymi.
•Moduły o stopniu ochrony IP20, typ konstrukcyjny TS i nieusuwalnym oznakowaniem z tylnym zamknięciem.
•Mocowanie modułów bez użycia narzędzi.
•Połączenia elektryczne komponentów w modułach za pomocą zacisków bezpieczeństwa 4 mm.
